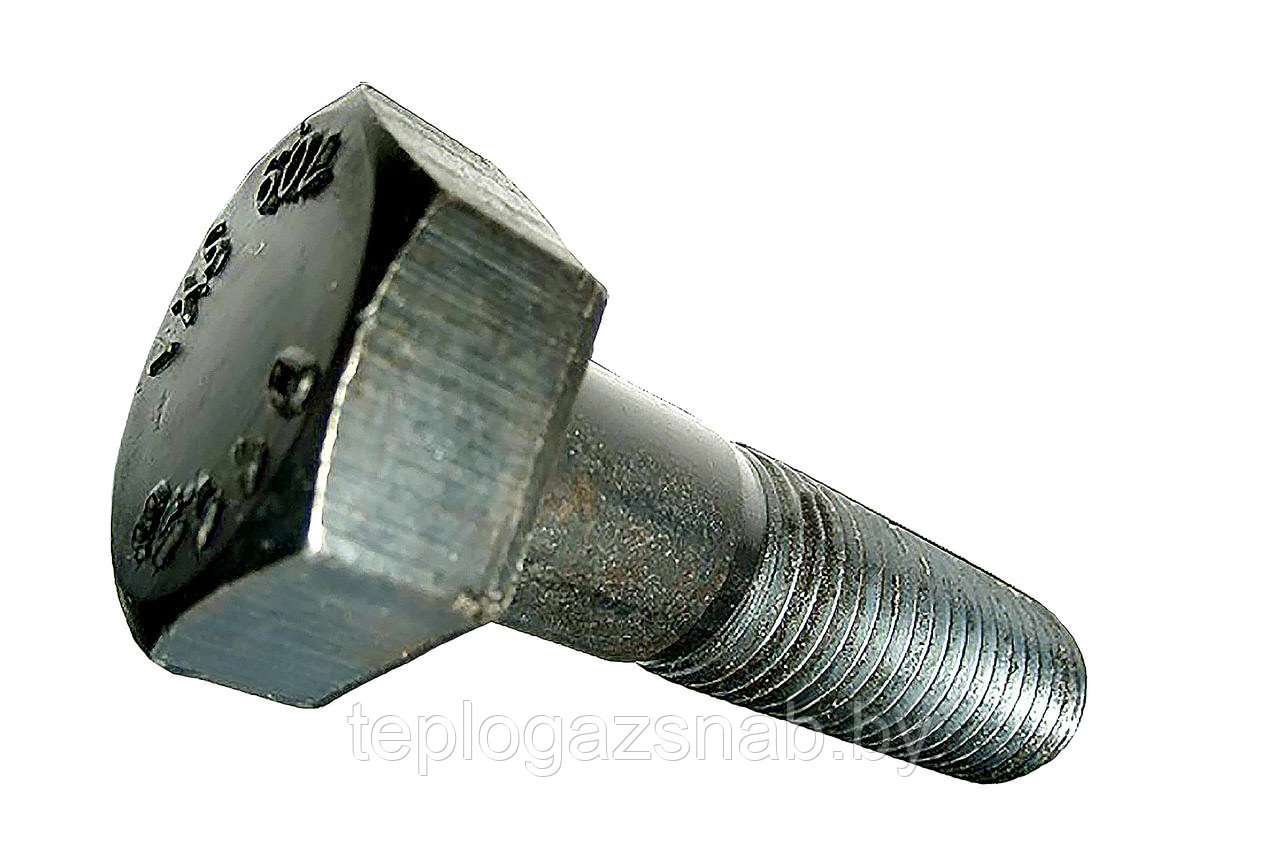

Болт М 27 твердость 10.9
- В наличии
- Только оптом
от 18 руб./кг
Минимальный заказ — 10 кг
Заказ только по телефону
- +375 (17) 221-62-94
Описание
Болт высокопрочный М 27, ГОСТ Р 52644-2006 (ISO 7411). Крепеж высокопрочный кл. 10.9.
Болты высокопрочные ГОСТ Р 52644-2006 наиболее часто используются в машиностроении, промышленности и строительстве в качестве деталей соединения, а так же для стальных конструкций и в тяжелом машиностроении.
Болт М 27 х 110, х 120, х 130 мм.
Класс точности: B.
Марка стали: 40Х; 30Х3МФ; 30Х2РНМФА; 20Х2НМТРБ.
Аналоги: ISO 7411:1984. Класс прочности: 6.8; 8.8; 9.8; 10.9; 12.9.
По требованию потребителя покрываются способом химического цинкования или термодиффузионным.
Упаковывается в деревянные ящики по 50, 60 кг.
ГОСТ Р 52644-2006:
|
Параметры болта |
Номинальный диаметр резьбы d |
|||||||
|
M16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
||
|
Шаг резьбы, P |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
|
|
Диаметр стержня, ds |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
|
|
Высота головки, K |
12 |
13 |
14 |
15 |
17 |
19 |
19 |
|
|
Диаметр описанной окружности e, не менее |
29,9 |
33,3 |
35 |
39,6 |
45,2 |
50,9 |
50,9 |
|
|
Размер под ключ, S |
27 |
30 |
34 |
36 |
41 |
46 |
50 |
|
|
Радиус под головкой, r |
1,2 |
1,2 |
1,6 |
1,6 |
1,6 |
1,6 |
2 |
|
|
Длина резьбовой части, b |
L ≤ 150 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
|
L > 150 |
44 |
48 |
52 |
56 |
60 |
66 |
72 |
|
Все параметры в таблице указаны в мм.
| Класс прочности | Марки стали | Наружный диаметр резьбы d, мм | Механические свойства | |||
| Временное сопротивление δв, H/мм2 |
Твердость по Бринеллю, HB | |||||
| не менее | не более | не менее | не более | |||
| 6,8 | 40Х | 42 | 650 | 850 | 181 | 363 |
| 48 | 600 | 800 | 181 | 363 | ||
| 8,8 | 40Х | 36 | 800 | 950 | 242 | 363 |
| 9,8 | 40Х | 30 | 900 | 1150 | 285 | 363 |
| 30Х3МФ | 42 | 900 | 1200 | 300 | 363 | |
| 30Х3МФ | 48 | 900 | 1200 | 268 | 363 | |
| 10,9 | 40Х | 16-27 | 1078 | 1274 | 331 | 388 |
| 30Х3МФ | 36 | 1000 | 1200 | 300 | 363 | |
| 30Х3МФ 30Х2НМФА | 36-48 | 1078 | 1275 | 331 | 388 | |
| 12,9 | 20Х2НМТРБ | 16-30 | 1274 | 1519 | 360 | 415 |
Класс прочности - характеризует предел прочности, предел текучести с
обязательной маркировкой на головке болта.
| Класс прочности болтов | Характеристики болтов |
|
4.8 5.8 |
Изготавливаются из марок стали 10, 20. Не высокая прочность на разрыв. Болты класса прочности 5.8 выдерживают нагрузки на 20% больше, чем 4.8. Широко применяются во всех отраслях народного хозяйства для малонагруженных соединений. |
| 8.8 | Изготавливаются из стали 35, 20Г2Р с последующей закалкой. Выдерживают в два раза большее разрушающее воздействие по сравнению с классом прочности 4.8 Рекомендуем применять в ответственных конструкциях и механизмах. |
|
10.9 12.9 |
Изготавливаются только из стали 20Г2Р или 40Х с последующей закалкой. Выдерживают разрушающее воздействие в 2.7 раза больше по сравнению с классом прочности 4.8. Высокий класс прочности позволяет применять крепежные изделия меньшего размера при тех же нагрузках. Незаменимы в механизмах, требующих частой сборки-разборки, в грузоподъемных машинах и ответственных конструкциях. |
Климатическое исполнение:
У (для районов с расчетной температурой от –40°С и выше).
ХЛ (для районов с расчетной температурой от –65°С и выше). Головка болта дополнительно маркируется буквами ХЛ.
Класс точности: C.
Поле допуска резьбы: 6g.
Диапазон значений коэффициента закручивания резьбового соединения — болта и гайки:
без покрытия не более 0,20 и не менее 0,14;
с произвольным покрытием не более 0,20 и не менее 0,11.
Дополнительные товары:
Гайка высокопрочная шестигранная с увеличенным размером под ключ ГОСТ Р 52645-2006.
Шайба к высокопрочным болтам ГОСТ Р 52646-2006.
Близкие аналоги ГОСТ: ГОСТ 22353-77.
Характеристики
| Основные | |
|---|---|
| Назначение болта | Машиностроительный |
| Форма болта | С шестигранной головкой и увеличенным размером под ключ |
| Класс прочности | 10.9 |
| Метрическая резьба, М | 27 мм |
| Шаг резьбы | 3 мм |
| Размер под ключ | 46 мм |
| Состояние | Новое |
Информация для заказа
- Цена: от 18 руб./кг
- Минимальный заказ: 10 кг
