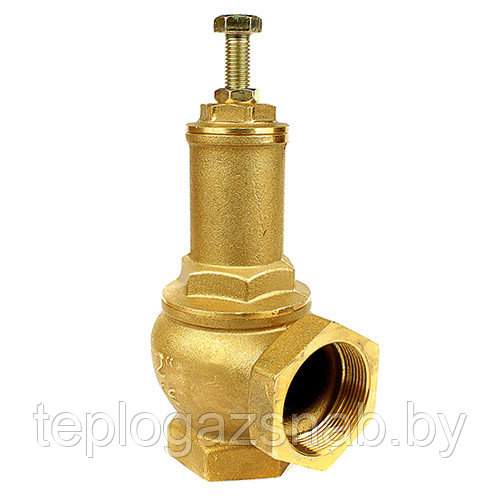

Регулируемый предохранительный клапан Ду 32, Рраб 1--12 муфтовый

Предохранительный клапан Ду32 муфтовый Benarmo Предохранительный клапан регулируемый латунный угловой муфтовый пружинный Рраб. 1.....12 бар  Ду32. Benarmo

Общие сведения об изделии

Клапан предназначен для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления.

Клапан может применяться в качестве арматуры безопасности паровых и водогрейных котлов, компрессоров, сосудов, работающих под давления, напорных трубопроводов.

В качестве рабочей среды может использоваться вода, водяной пар, гликолевые растворы (50%) и другие жидкие среды, нейтральные по отношению к материалам клапана.

Клапан соответствует требованиям ГОСТ 12.2.085-2017, ГОСТ 24570- 81, ГОСТ 31294-2005.

Давление настройки клапана может регулироваться в пределах диапазона, указанного в таблице технических характериcтик.

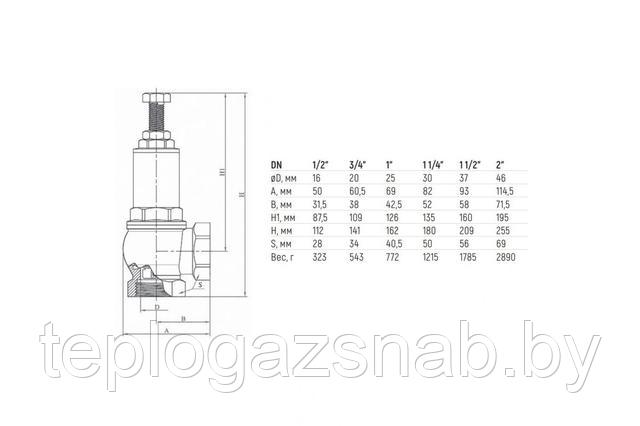

 Диаметр, Ду                                                     15         20       25        32        40      50                                    Рабочее давление, бар                                          16         16         16        16         16       16

 Диапазон настройки1,  (Рн),  бар                         1÷12     1÷12     1÷12    1÷12   1÷12   1÷12

Заводское давление  настройки,  бар                    3           3           3           3          3         3

Максимальная  температура,  °С                         150       150      150       150      150     150

 Диаметр седла, мм                                                13         19         25         31       38       48

Площадь седла, мм2                                             133       283       490       754    1134    1809

Высота  подъема  золотника,  мм                        0,65      0,95     1,25      1,55      1,9      2,4

Площадь  сеч.  проточн.  части,  мм2                   27         57        98        151      227     362

Давление полного открытия,                                    10%   к  давлению  настройки                                                            Давление закрытия,                                               20%   к  давлению  настройки                                                          Допускаемое давление                                           10% от давления  настройки                                                            Коэффициент расхода для пара, α1                 0,139    0,111   0,122    0,141    0,14   0,133

Коэффициент расхода для воды, α2                 0,521    0,535   0,570    0,538    0,53   0,513

Срок службы, лет                                                  20        20        20         20         20        20

Деталь                      Материал

Гайки                       Латунь НРБ 57-3

Втулка                     Латунь НРБ 57-3

Регулир. втулка    Латунь НРБ 57-3

Контрящая гайка Латунь НР Б57-3

Шток                        Латунь НРБ 57-3

Стакан                     Латунь НРБ 57-3

Шайба                     Латунь НРБ 57-3

Пружина                 Сталь оцинкованная

Уплотн.прокл.        PTFE

Корпус                   Латунь НРБ 57-3

Тарелка золотн.  Латунь НРЬ57-3

Прокладка            FPM (витон)

Крест. направл.   Латунь НРБ 57-3

Уплотн. кольцо    EPD
