Фланец Ду50 Ру16  стальной воротниковый ГОСТ 12821-80 ГОСТ 33259-15
Фланец Ду50 Ру16 стальной воротниковый ГОСТ 12821-80 ГОСТ 33259-15В наличии
16 руб.
+375297786294
  • +375172216294

Описание

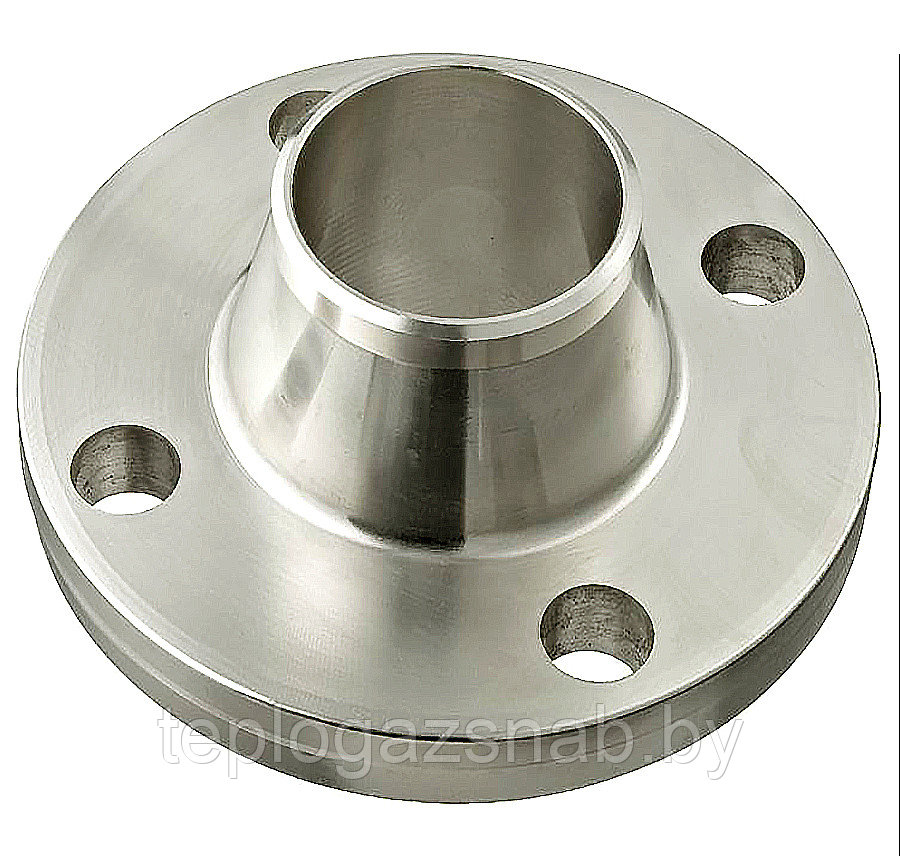

Фланец Ду 50 Ру 16  ГОСТ 12821-80, ГОСТ 33259-15

Фланцы воротниковые стальные по ГОСТ 12821-80, ГОСТ 33259-15 используются для присоединения трубопроводной арматуры: запорной, регулирующей, насосов, автоматики и прочего оборудования с рабочей температурой от -253С до +600С и давлением от 0,1 до 20 МПа. Воротниковые фланцы в основном применяются на трубопроводах высокого давления, присоединительная поверхность может изготавливаться с соединительным выступом, выступом, шип-паз, под линзовую прокладку, под прокладку овального сечения.

Технические характеристики:

Характеристики

Показатель

Давление номинальное, МПа (кгс/см2)

1,0; 1,6; 2,5; 4,0; 6,3; 10,0; 20,0

Температура, С°

-70 … +600

Рабочие среды

Газ, нефтепродукты, горячая и холодная вода, неагрессивные жидкости, углеводороды

Присоединение к трубопроводу

Приварное стыковое

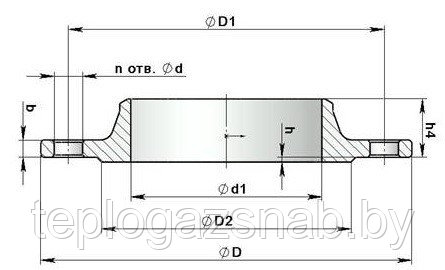

Размеры и габариты

D – наружный диаметр;

D1 – расстояние крепежных отверстий межосевое;

D2 – диаметр зеркала (прижимной поверхности);

dв – диаметр внутренний;

b – толщина;

h – высота зеркала;

dn – диаметр отверстия под шпильку или болт.

Фланец воротниковый PN 1,6 МПа (16 кгс/см2)



DN

D1

b

h4

d1

D

D2

n

болты или шпильки

масса, кг







10

60

12

33

8

90

42

4

М12

0,59



15

65

12

95

47

0,68



20

75

36

18

105

58

0,87



25

85

38

25

115

68

1,05



32

100

13

40

31

135

78

М16

1,54



40

110

42

38

145

88

1,85



50

125

45

49

160

102

2,28



65

145

15

47

66

180

122

3,19



80

160

17

50

78

195

133

8

4,21



100

180

96

215

158

4,90



125

210

19

57

121

245

184

6,75



150

240

146

280

212

М20

8,30



(175)

270

21

177

310

242

10,37



200

295

58

202

335

268

12

11,79



(225)

325

65

226

365

295

14,12



250

355

23

254

405

320

М24

17,36



300

410

24

66

303

460

370

22,76









Характеристики

Основные
Вид фланцаВоротниковый
Материал фланцаСталь
Тип присоединенияФланцевое
Условный проход  50.0 (мм)
Рабочая средаНеагрессивная среда, Газообразная среда, Нефтепродукты, Вода, Воздух, Газ, Жидкая среда, Масло, Пар, Пароводяная смесь
Рабочее давление200.0 (бар)
Минимальная температура рабочей среды-70.0 (град.)
Максимальная температура рабочей среды600.0 (град.)
Вес2.28 (кг)
Гарантийный срок  3 (лет)

Информация для заказа

  • Цена: 16 руб.
  • Минимальный заказ: 4 шт.
