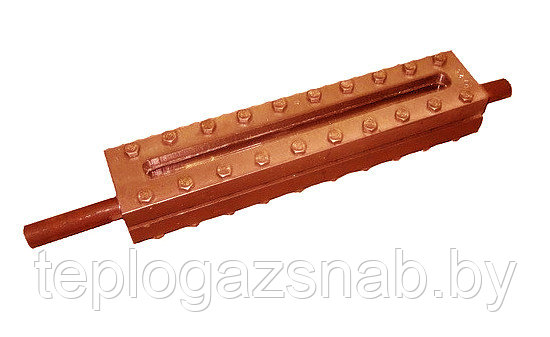

Рамка №4 стальная 12с11бк со стеклом Клингера 190х34х17мм

Указатели уровня жидкости паровых котлов 12с11бк (ГОСТ 9653-74) Рамка стальная со стеклом Клингера
Применяются в паровых котлах, сосудах, аппаратах и резервуарах для жидкости с давлением до 25 атм и температурой до + 250 °С.
рамки поставляются в сборе с плоским рифлёным стеклом;
отражение и преломление лучей света в гранях стекла обеспечивает показание уровня жидкости, принимающей тёмный оттенок;
Предназначением  указателей уровней жидкостей  12с11бк  является обеспечение постоянного контроля за уровнем жидкостей прежде всего в наиболее ответственном оборудовании – паровых и водогрейных котлах, а также в резервуарах и различных емкостях  для воды и других жидкостей, неагрессивных по отношению к емкостям, находящимся под постоянным давлением. Принцип устройства различных типов указателей, в том числе и 12кч11бк заключается в наличии корпуса, крышки, нижней и верхней трубок и указательного стекла.

Корпус и крышка изготавливается из высокопрочного чугуна, трубки – из стали.  Указательное стекло крепится между корпусом и крышкой представляет собой плоское  рифленое стекло, попадая на которое свет преломляется в связи с чем жидкость принимает более заметный темный оттенок.  Для обеспечения герметичности указателей уровней при температуре до 250 градусов и давлении до 25 кг/см2 (2,5 МПа) применяется паронит.  Промышленность выпускает указатели уровней жидкостей 12с11бк  нескольких моделей  с  № 2  до  №.8, которые отличаются между собой длиной самого прибора и длиной указательного стекла  от  124  до  304 мм.В комплект с указателями уровней жидкостей включается и запорные устройства, для указателей 12с11бк применяются запорные устройства марки 12б1(2 или 3)бк условным диаметром 20 мм. Запорные устройства предназначены для подачи и перекрытия потоков воды или других жидкостей в указатели уровней или кварцевые трубки. Запорные устройства состоят, как правило, из 3 кранов – нижнего крана, верхнего и спускного кранов. Указатели уровней жидкостей и кварцевые трубки монтируются между кранами

Запорные устройства устанавливаются вместе с указателями уровней на паровых и водогрейных котлах, резервуарах, емкостях и другом оборудовании, работающих под давлением. По способу присоединения запорные устройства отличаются на цапковые 12б1бк  условным диаметром  Ду  20 мм, рассчитанным на давление Ру 16 кг/см2 (1,6 МПа)  и фланцевые 12б2бк  Ду также 20 мм, рассчитанные также на давление 16 кг/см2  и аналогично 12б3бк, только они рассчитаны на большее давление Ру – до 25 кг/см2 или 2,5 МПа.  Металлом изготовления запорных устройств служит латунь и применяются при температурах рабочих сред до 250 градусов.

Совместно с указателями уровней жидкостей могут применяться стеклянные кварцевые трубки, устанавливаемые между кранами запорного устройства.
