Напоромер 2.5 кПа

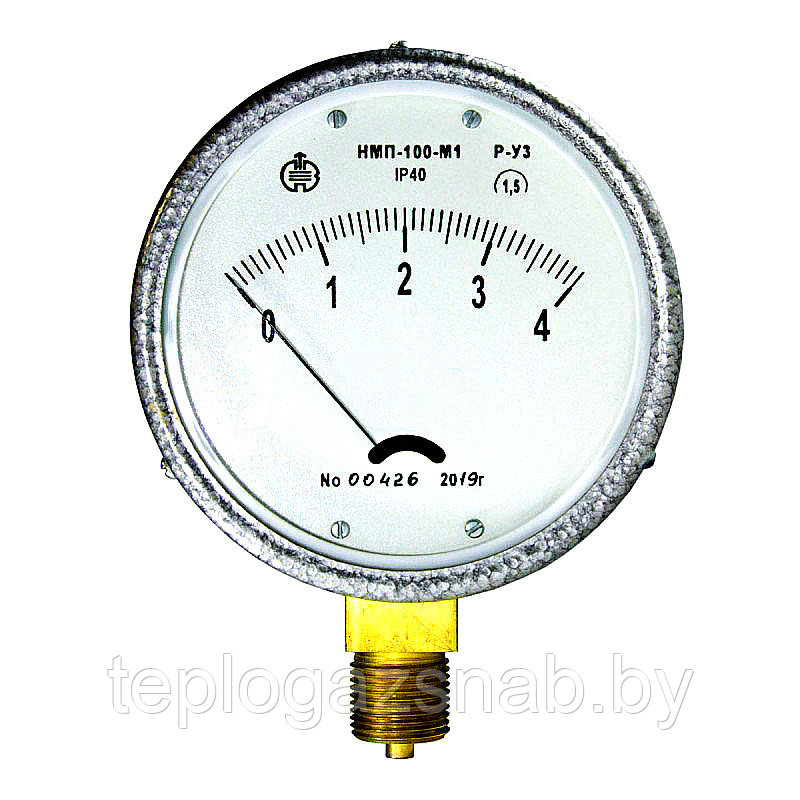

Напоромер 2.5 кПа, НМП100 мембранный показывающий с радиальным штуцером М20х1,5 шкала 100мм; кл.1,5.

Напоромер НМП-100-М1, мембранный показывающий  штуцерно-радиального (М1Р) исполнений предназначен для измерения малого (до 60 кПа) давления сухого воздуха, а также различных газов (природный газ, азот, аргон) и газовых смесей неагрессивных, по отношению к контактирующим с измеряемой средой деталям прибора. В приборах данного типа измеряемое давление или разряжение преобразуется в деформацию упругого элемента — мембраны, поэтому они называются мембранными. Принцип действия основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента (мембранной коробки).

В силу практичности, надежности и относительной дешевизны мембранные напоромеры серии 100 нашли широкое применение в промышленности, энергетике, жилищно-коммунальном хозяйстве (ЖКХ) и прочих областях, где требуется эксплуатация разнообразного оборудования (котельное, медицинское, вакуумное, газовое, лабораторное оборудование и прочее), поэтому приборы серии 100 часто применяются для контроля малого избыточного давления (напора до +60 кПа) продуктов сгорания в топках тепловых котлов, для газообразных, неагрессивных не кристаллизующихся сред контроля давления в газовых горелках и контроля напора в системах приточной вентиляции и прочих областях.

Технические характеристики напоромера НМП-100-М1.

Межповерочный интервал — 2 года.

Допустимая температура среды: Окружающая среда −50…+60 ºС, Измеряемая среда до +100 ºС

Климатические исполнения:
У3 — для работы при температуре от −50 до +60°С обозначение при заказе — У3 (−50…+60 °С).
Т3 — для работы при температуре от −25 до +55 °С и относительной влажности до 100 % при +35 °С, «тропическое исполнение».
Особенности конструкции:

Присоединение:
Радиальный Штуцер M20×1,5

Напоромер изготовлен из следующих материалов:
литой силуминувый корпус — силумин АК12ПЧ
Штуцер — латунь ЛС59-1
Передаточный механизм — латунь ЛС59-1
Чувствительный элемент (мембранная коробка) — бериллиевая бронза БрБ2 (CuBe₂)
Стекло — приборное техническое. Масса прибора 0,4 кг.

Классы точности и верхние значения диапазона показаний напоромеров НМП-100-М1-2.5Па-1,5-У3

Габаритные размеры напоромера НМП-100-М1Р
