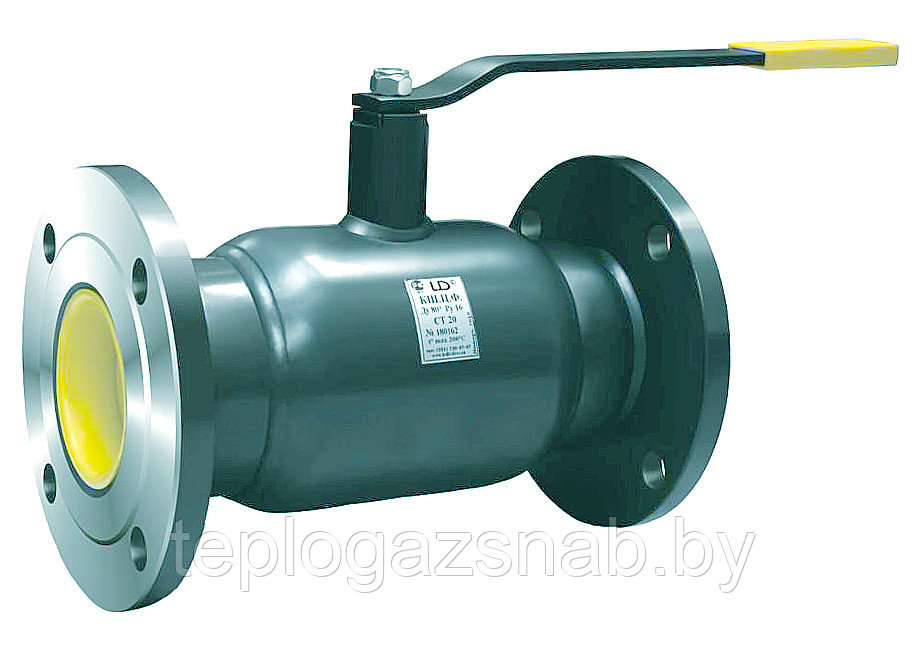

Шаровый кран Ду65 Ру16 фланцевый полнопроходной

  • В наличии
  • Только оптом

от 190 руб.

Заказ только по телефону

+375 (29) 778-62-94
  • +375 (17) 221-62-94
возврат товара в течение 14 дней по договоренности
Шаровый кран Ду65 Ру16 фланцевый полнопроходной
Шаровый кран Ду65 Ру16 фланцевый полнопроходнойВ наличии
от 190 руб.
+375 (29) 778-62-94
  • +375 (17) 221-62-94

Описание

КРАН ШАРОВОЙ ПОЛНОПРОХОДНОЙ

Шаровые краны LD относятся к трубопроводной арматуре промышленного назначения и предназначены для перекрытия потока рабочей среды, эксплуатируемой в трубопроводах: нефтеперерабатывающей промышленности, жилищно-коммунального и теплосетевого хозяйства.

РАБОЧИЕ УСЛОВИЯ Рабочая среда: нефтепродукты, горюче-смазочные материалы и жидкости без содержания абразивных примесей. Рабочие среды кранов из нержавеющих марок сталей - по отношению к которым применяемые материалы коррозионностойки.

Рабочее давление: до 1,6 МПа.

Температура рабочей среды: от - 60 °С до + 200 °С (в зависимости от климатического исполнения изделия)

Температура окружающей среды: от - 60 °С до + 60 °С (в зависимости от климатического исполнения изделия)

 УПРАВЛЕНИЕ

Управление шаровым краном LD можно осуществлять с помощью ручки, редуктора, пневмопривода, электропривода - непосредственно или дистанционно.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ (исполнение У)

Корпус: углеродистая сталь (Ст.20), Шток: нержавеющая сталь (20Х13), Шар: нержавеющая сталь, DN 15 - 32: 20Х13; DN 40 - 65: AISI 304; DN 80 - 500: AISI 409, Уплотнение штока: фторсилоксановый эластомер, Уплотнение штока/подшипник скольжения: фторопласт-Ф4К20, Уплотнение шара: фторопласт - Ф4К20 с дублирующим уплотнением из фторсилоксанового эластомера.

ИСПЫТАНИЯ

На испытательных стендах с перегрузкой PN в 1,5 раза, согласно ГОСТ 54808-2011 «Арматура трубопроводная запорная. Нормы герметичности затворов»: на герметичность воздухом Рпр 6 кгс/см2 при t + 20°C; на прочность и плотность водой:

• для PN 1,6 МПа - 24 кгс/см2

• для PN 2,5 МПа - 38 кгс/см2

• для PN 4,0 МПа - 60 кгс/см2

УСТАНОВКА НА ТРУБОПРОВОД

Шаровые краны LD могут устанавливаться на трубопровод в произвольном положении.

 МАРКИРОВКА ШАРОВЫХ КРАНОВ LD

1 - товарный знак завода-производителя,

2 - условное обозначение шарового крана,

3 - проходное сечение,

4 - дата изготовления шарового крана,

5 - контактный телефон завода-производителя,

6 - условный диаметр и условное давление шарового крана,

7 - материал корпуса шарового крана,

8 - серийный номер партии шарового крана,

9 - максимально допустимая температура рабочей среды.

DN

PN

Код

d

D

D1

D2

n отв

L

Вес, кг.

40

40

КШ.Ц.Ф.040.040.П/П.02

40

145

110

18

4

290

5,5

50

40

КШ.Ц.Ф.050.040.П/П.02

49

160

125

18

4

300/180*

7,4/6,4

65

16

КШ.Ц.Ф.065.016.П/П.02

64

178

145

18

4

300

10,3

65

25

КШ.Ц.Ф.065.025.П/П.02

64

178

145

18

8

300

9,9

80

16

КШ.Ц.Ф.080.016.П/П.02

75

195

160

18

4

320/210

12/11

80

25

КШ.Ц.Ф.080.025.П/П.02

75

195

160

18

8

320/210

12/11

100

16

КШ.Ц.Ф.100.016.П/П.02

100

215

180

18

8

350/230*

20/18

100

25

КШ.Ц.Ф.100.025.П/П.02

100

230

190

22

8

350/230*

22/21

125

25

КШ.Ц.Ф.125.016.П/П.02

125

245

210

18

8

380

26,5

125

25

КШ.Ц.Ф.125.025.П/П.02

125

270

220

26

8

380

30,3



Характеристики

Основные
Производитель ЧелябинскСпецГражданСтрой
Страна производительРоссия
Тип затвора Шаровой
Условный проход 65 мм
Рабочая средаВода, Пар, Неагрессивная среда, Газ, Пароводяная смесь, Нефтепродукты
Тип присоединенияФланцевое
Минимальная рабочая температура-40 град.
Максимальная рабочая температура200 град.
Максимальное рабочее давление16 бар
Класс герметичности А
Материал корпусаСталь
Способ монтажаГоризонтальный/вертикальный
ПриводРучной
Цвет Черный
Вес8.4 кг
Ручной приводРучка рычаг
Дополнительные характеристики
Длина210 мм
Пользовательские характеристики
Сертификаты, разрешенияРазрешение Госпромнадзора РБ

Информация для заказа

  • Цена: от 190 руб.
