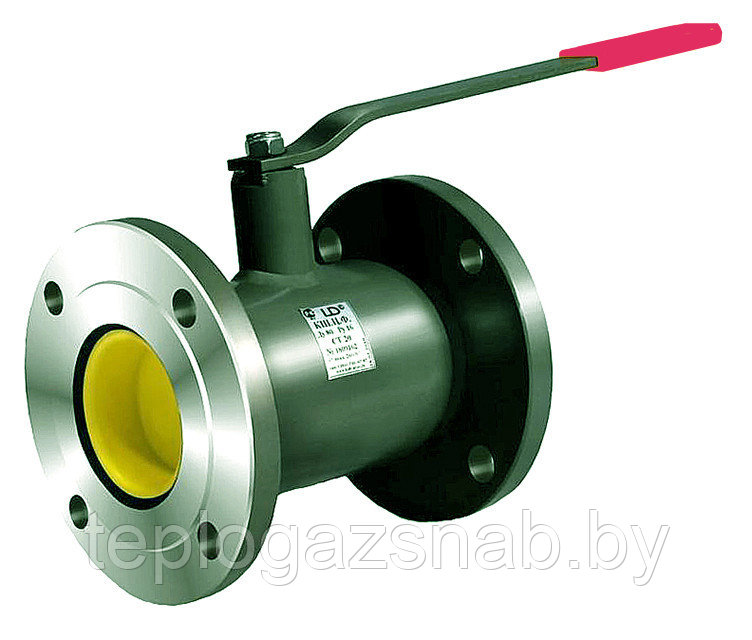

Кран Ду 25, Ру 40 фланцевый полнопроходной

  • В наличии
  • Только оптом

от 70 руб.

Заказ только по телефону

+375 (29) 778-62-94
  • +375 (17) 221-62-94
возврат товара в течение 14 дней по договоренности
Кран Ду 25, Ру 40 фланцевый полнопроходной
Кран Ду 25, Ру 40 фланцевый полнопроходнойВ наличии
от 70 руб.
+375 (29) 778-62-94
  • +375 (17) 221-62-94

Описание

КРАН ШАРОВОЙ ПОЛНОПРОХОДНОЙ

Шаровые краны LD относятся к трубопроводной арматуре промышленного назначения и предназначены для перекрытия потока рабочей среды, эксплуатируемой в трубопроводах: нефтеперерабатывающей промышленности, жилищно-коммунального и теплосетевого хозяйства.

РАБОЧИЕ УСЛОВИЯ Рабочая среда: нефтепродукты, горюче-смазочные материалы и жидкости без содержания абразивных примесей. Рабочие среды кранов из нержавеющих марок сталей - по отношению к которым применяемые материалы коррозионностойки.

Рабочее давление: до 4,0 МПа.

Температура рабочей среды: от - 60 °С до + 200 °С (в зависимости от климатического исполнения изделия)

Температура окружающей среды: от - 60 °С до + 60 °С (в зависимости от климатического исполнения изделия)

 УПРАВЛЕНИЕ

Управление шаровым краном LD можно осуществлять с помощью ручки, редуктора, пневмопривода, электропривода - непосредственно или дистанционно.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ (исполнение У)

Корпус: углеродистая сталь (Ст.20), Шток: нержавеющая сталь (20Х13), Шар: нержавеющая сталь, DN 15 - 32: 20Х13; DN 40 - 65: AISI 304; DN 80 - 500: AISI 409, Уплотнение штока: фторсилоксановый эластомер, Уплотнение штока/подшипник скольжения: фторопласт-Ф4К20, Уплотнение шара: фторопласт - Ф4К20 с дублирующим уплотнением из фторсилоксанового эластомера.

ИСПЫТАНИЯ

На испытательных стендах с перегрузкой PN в 1,5 раза, согласно ГОСТ 54808-2011 «Арматура трубопроводная запорная. Нормы герметичности затворов»: на герметичность воздухом Рпр 6 кгс/см2 при t + 20°C; на прочность и плотность водой:

• для PN 1,6 МПа - 24 кгс/см2

• для PN 2,5 МПа - 38 кгс/см2

• для PN 4,0 МПа - 60 кгс/см2

УСТАНОВКА НА ТРУБОПРОВОД

Шаровые краны LD могут устанавливаться на трубопровод в произвольном положении.

 МАРКИРОВКА ШАРОВЫХ КРАНОВ LD

1 - товарный знак завода-производителя,

2 - условное обозначение шарового крана,

3 - проходное сечение,

4 - дата изготовления шарового крана,

5 - контактный телефон завода-производителя,

6 - условный диаметр и условное давление шарового крана,

7 - материал корпуса шарового крана,

8 - серийный номер партии шарового крана,

9 - максимально допустимая температура рабочей среды.

DN

PN

Код

d

D

D1

D2

n отв

L

Вес, кг.

15

40

 КШ.Ц.Ф.015.040.02

15

95

65

14

4

120

1,9

20

40

КШ.Ц.Ф.020.040.02

18

105

75

14

4

140

2,5

25

40

КШ.Ц.Ф.025.040.02

24

115

85

14

4

140

3,1

32

40

 КШ.Ц.Ф.032.040.02

30

135

100

18

4

165

4,2

40

40

КШ.Ц.Ф.040.040.02

40

145

110

18

4

290

5,3

Характеристики

Основные
Производитель ЧелябинскСпецГражданСтрой
Страна производительРоссия
Тип затвора Шаровой
Условный проход 25 мм
Рабочая средаНефтепродукты, Вода, Газ, Пар
Тип присоединенияФланцевое
Минимальная рабочая температура-40 град.
Максимальная рабочая температура200 град.
Максимальное рабочее давление40 бар
Класс герметичности А
Материал корпусаСталь
Способ монтажаГоризонтальный/вертикальный
ПриводРучной
Цвет Черный
Вес2.7 кг
Ручной приводРучка рычаг
Дополнительные характеристики
Длина210 мм
Пользовательские характеристики
Сертификаты, разрешенияРазрешение Госпромнадзора РБ

Информация для заказа

  • Цена: от 70 руб.
