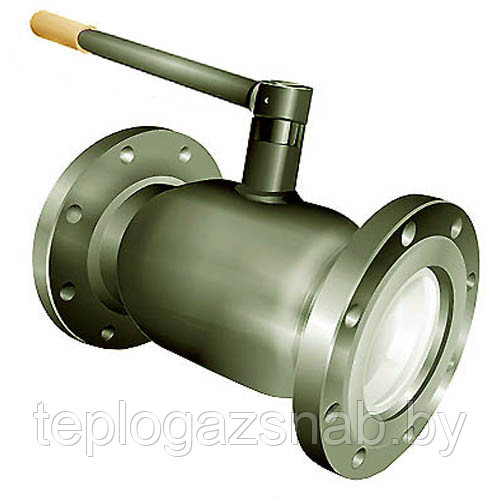

Кран шаровый фланцевы Ду150 Ру16 полный проход
Кран шаровый фланцевы Ду150 Ру16 полный проходВ наличии
446 руб.
+375297786294
  • +375172216294

Описание

КРАН ШАРОВЫЙ ПОЛНОПРОХОДНОЙ

Шаровые краны LD относятся к трубопроводной арматуре промышленного назначения и предназначены для перекрытия потока рабочей среды, эксплуатируемой в трубопроводах: нефтеперерабатывающей промышленности, жилищно-коммунального и теплосетевого хозяйства.

РАБОЧИЕ УСЛОВИЯ Рабочая среда: нефтепродукты, горюче-смазочные материалы и жидкости без содержания абразивных примесей. Рабочие среды кранов из нержавеющих марок сталей - по отношению к которым применяемые материалы коррозионностойки.

Рабочее давление: до 1,6 МПа.

Температура рабочей среды: от - 60 °С до + 200 °С (в зависимости от климатического исполнения изделия)

Температура окружающей среды: от - 60 °С до + 60 °С (в зависимости от климатического исполнения изделия)

 УПРАВЛЕНИЕ

Управление шаровым краном LD можно осуществлять с помощью ручки, редуктора, пневмопривода, электропривода - непосредственно или дистанционно.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ (исполнение У)

Корпус: углеродистая сталь (Ст.20), Шток: нержавеющая сталь (20Х13), Шар: нержавеющая сталь, DN 15 - 32: 20Х13; DN 40 - 65: AISI 304; DN 80 - 500: AISI 409, Уплотнение штока: фторсилоксановый эластомер, Уплотнение штока/подшипник скольжения: фторопласт-Ф4К20, Уплотнение шара: фторопласт - Ф4К20 с дублирующим уплотнением из фторсилоксанового эластомера.

ИСПЫТАНИЯ

На испытательных стендах с перегрузкой PN в 1,5 раза, согласно ГОСТ 54808-2011 «Арматура трубопроводная запорная. Нормы герметичности затворов»: на герметичность воздухом Рпр 6 кгс/см2 при t + 20°C; на прочность и плотность водой:

• для PN 1,6 МПа - 24 кгс/см2

• для PN 2,5 МПа - 38 кгс/см2

• для PN 4,0 МПа - 60 кгс/см2

УСТАНОВКА НА ТРУБОПРОВОД

Шаровые краны LD могут устанавливаться на трубопровод в произвольном положении.

 МАРКИРОВКА ШАРОВЫХ КРАНОВ LD

1 - товарный знак завода-производителя,

2 - условное обозначение шарового крана,

3 - проходное сечение,

4 - дата изготовления шарового крана,

5 - контактный телефон завода-производителя,

6 - условный диаметр и условное давление шарового крана,

7 - материал корпуса шарового крана,

8 - серийный номер партии шарового крана,

9 - максимально допустимая температура рабочей среды.

DN

PN

Код

d

D

D1

D2

n отв

L

Вес, кг.

40

40

КШ.Ц.Ф.040.040.П/П.02

40

145

110

18

4

290

5,5

50

40

КШ.Ц.Ф.050.040.П/П.02

49

160

125

18

4

300/180*

7,4/6,4

65

16

КШ.Ц.Ф.065.016.П/П.02

64

178

145

18

4

300

10,3

65

25

КШ.Ц.Ф.065.025.П/П.02

64

178

145

18

8

300

9,9

80

16

КШ.Ц.Ф.080.016.П/П.02

75

195

160

18

4

320/210

12/11

80

25

КШ.Ц.Ф.080.025.П/П.02

75

195

160

18

8

320/210

12/11

100

16

КШ.Ц.Ф.100.016.П/П.02

100

215

180

18

8

350/230*

20/18

100

25

КШ.Ц.Ф.100.025.П/П.02

100

230

190

22

8

350/230*

22/21

125

16

КШ.Ц.Ф.125.016.П/П.02

125

245

210

18

8

380

26,5

125

25

КШ.Ц.Ф.125.025.П/П.02

125

270

220

26

8

380

30,3

Характеристики

Основные
Производитель  ЧелябинскСпецГражданСтрой
Страна производительРоссия
Тип затвора  Шаровый
Условный проход  150.0 (мм)
Рабочая средаНефтепродукты, Вода, Газ, Пар, Газообразная среда, Жидкая среда, Воздух, Пароводяная смесь
Тип присоединенияФланцевое
Минимальная рабочая температура-40.0 (град.)
Максимальная рабочая температура200.0 (град.)
Максимальное рабочее давление16.0 (бар)
Класс герметичности  А
Материал корпусаСталь
Способ монтажаГоризонтальный/вертикальный
ПриводРучной
Ручной приводРучка рычаг
Цвет Черный
Вес44.0 (кг)
Дополнительные характеристики
Длина210.0 (мм)
Сертификаты, разрешенияРазрешение Госпромнадзора РБ
