Шаровой кран Ду 32 Ру 16 фланцевый 11с67п
- В наличии
- Оптом и в розницу
от 100 руб.
- +375 (17) 221-62-94
Описание

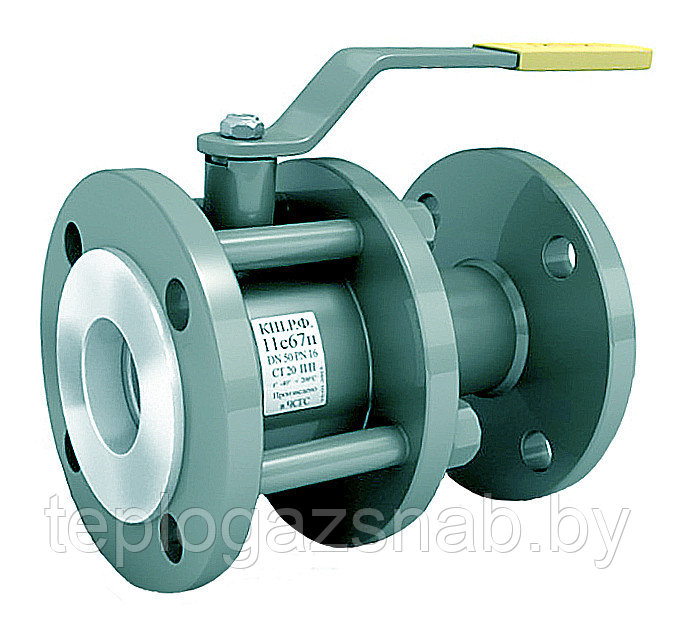

Кран 11с67п фланцевый стальной полнопроходной Ду32 Ру16
Шаровые краны 11С67П предназначены для транспортировки подготовленной теплосетевой воды, нефтепродуктов, горюче-смазочных материалов, природного газа, сжиженных углеводородных газов, неагрессивных газообразных сред и жидкостей без содержания абразивных примесей, по отношению к которым материалы крана коррозионно-стойки.
Шаровые краны 11С67П относятся к трубопроводной арматуре промышленного назначения и предназначены для перекрытия потока рабочей среды, транспортируемой в трубопроводах:
- нефтеперерабатывающей и газовой промышленности;
- жилищно-коммунального и теплосетевого хозяйства.
РАБОЧИЕ УСЛОВИЯ
РАБОЧАЯ СРЕДА: Теплосетевая вода, пар (t=160°C постоянно, t=180°C кратковременно), нефтепродукты, горюче-смазочные материалы и жидкости без содержания абразивных примесей.
- Рабочее давление: до 4,0 МПа.
- Температура рабочей среды: от -40°C до +200°C (для исполнения 02)
- Температура окружающей среды: от -40°C до +80°C (для исполнения 02), по ГОСТ 15150.
РАБОЧАЯ СРЕДА: Природный газ, сжиженные углеводородные газы, неагрессивные газообразные среды, по отношению к которым материалы крана коррозионно-стойки.
- Рабочее давление:
природный газ – 1,2 МПа,
прочие среды – до 4,0 Мпа.
- Температура рабочей среды:
природный газ: от -40°Cдо +80°C (для исполнения 02)
прочие среды: от -40°C до +200°C (для исполнения 02)
- Температура окружающей среды: от -40°C до +80°C (для исполнения 02) по ГОСТ 15150.
УПРАВЛЕНИЕ
Управление шаровым краном 11С67П можно осуществлять с помощью ручки, редуктора, пневмопривода, электропривода, гидропривода - непосредственно или дистанционно.
МАРКИРОВКА ШАРОВЫХ КРАНОВ 11С67П
1 - товарный знак завода-производителя,
2 - условное обозначение шарового крана,
3 - номинальный диаметр и номинальное давление шарового крана,
4 - материал корпуса шарового крана и проходное сечение,
5 - диапазон температур рабочей среды,
6 - дата изготовления шарового крана,
7 - сайт завода-производителя.
Характеристика крана 11с67п
DN |
PN |
Наименование |
d |
D |
D1 |
n отв |
L |
Масса кг |
25 |
40 |
КШ.Р.Ф.025.040.П/П.02 |
24 |
115 |
85 |
4 |
127 |
3,7 |
32 |
40 |
КШ.Р.Ф.032.040.П/П.02 |
30 |
135 |
100 |
4 |
140 |
5,5 |
40 |
40 |
КШ.Р.Ф.040.040.П/П.02 |
40 |
145 |
110 |
4 |
165 |
7 |
50 |
40 |
КШ.Р.Ф.050.040.П/П.02 |
49 |
158 |
125 |
4 |
180 |
8,2 |
65 |
16 |
КШ.Р.Ф.065.016.П/П.02 |
63 |
178 |
145 |
4 |
200 |
13,5 |
80 |
16 |
КШ.Р.Ф.080.016.П/П.02 |
75 |
195 |
160 |
4 |
210 |
14,9 |
100 |
16 |
КШ.Р.Ф.100.016.П/П.02 |
100 |
245 |
180 |
8 |
230 |
27,1 |
125 |
16 |
КШ.Р.Ф.125.016.П/П.02 |
125 |
280 |
210 |
8 |
255 |
40,3 |
150 |
16 |
КШ.Р.Ф.150.016.П/П.02 |
148 |
330 |
240 |
8 |
280 |
49,5 |
Характеристики
Основные | |
---|---|
Страна производитель | Россия |
Тип затвора | Шаровой |
Условный проход | 32 мм |
Рабочая среда | Вода, Пар, Воздух, Неагрессивная среда, Газ, Пароводяная смесь, Нефтепродукты |
Тип присоединения | Фланцевое |
Минимальная рабочая температура | -40 град. |
Максимальная рабочая температура | 200 град. |
Максимальное рабочее давление | 40 бар |
Класс герметичности | А |
Материал корпуса | Сталь |
Способ монтажа | Горизонтальный/вертикальный |
Привод | Ручной |
Цвет | Серый |
Вес | 5.5 кг |
Ручной привод | Ручка рычаг |
Дополнительные характеристики | |
Длина | 140 мм |
Пользовательские характеристики | |
Сертификаты, разрешения | Разрешение Госпромнадзора РБ |
Производитель | Челябинскгражданпроект |
Информация для заказа
- Цена: от 100 руб.
