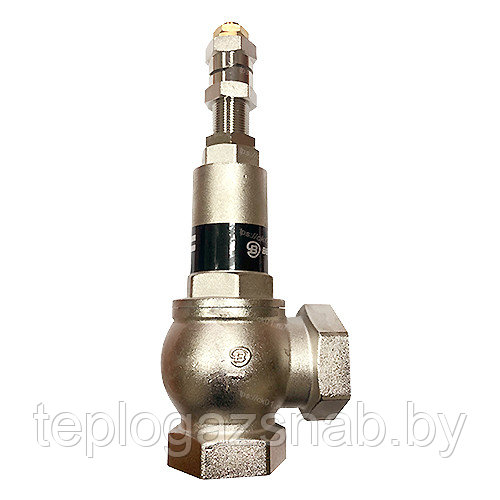

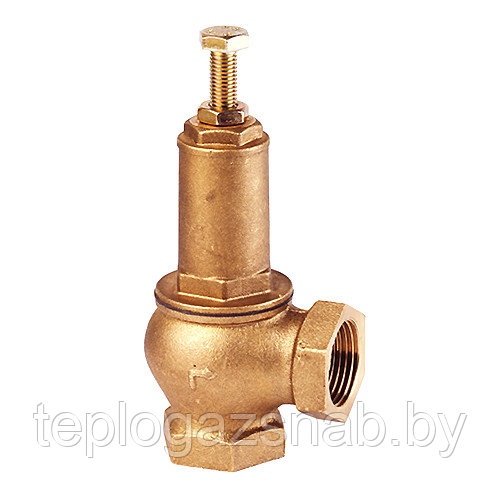

Клапан предохранительный регулируемый Ду20 муфтовый

Клапан предохранительный Ду20 регулируемый муфтовый Benarmo

Клапан предохранительный Ду20 регулируемый Benarmo

Клапан предохранительный регулируемый латунный угловой муфтовый пружинный Рраб. 1…..12 бар, Ду20.

Общие сведения об изделии

Клапан предназначен для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления.

Клапан может применяться в качестве арматуры безопасности паровых и водогрейных котлов, компрессоров, сосудов, работающих под давления, напорных трубопроводов.

В качестве рабочей среды может использоваться вода, водяной пар, гликолевые растворы (50%) и другие жидкие среды, нейтральные по отношению к материалам клапана.

Клапан соответствует требованиям ГОСТ 12.2.085-2017, ГОСТ 24570- 81, ГОСТ 31294-2005.

Клапан Benarmo имеет безрычажное устройство принудительного открывания для проверки срабатывания и предотвращения залипания золотника.

Давление настройки клапана может регулироваться в пределах диапазона, указанного в таблице технических характериcтик.

Характеристика                                               1/2″      3/4″      1″       1 1/4″      1 1/2″      2″                                          Рабочее давление, бар                                    16         16        16         16           16         16                                        Диапазон настройки1,  (Рн),  бар                   1÷12      1÷12     1÷12     1÷12     1÷12     ÷12                                      Заводское давление  настройки,  бар              3           3           3           3             3         3                                      Максимальная  температура,  °С                  150       150       150       150         150       150                                          Диаметр седла, мм                                           13         19        25          31          38         48                                        Площадь  седла, мм2                                      133       283      490      754         1134     1809                                        Высота  подъема  золотника,  мм                  0,65       0,95     1,25     1,55         1,9        2,4                                      Площадь  сеч.  проточн.  части,  мм2             27          57         98        151        227       362                                          Давление полного открытия,                          10%   к  давлению  настройки                                                                Давление закрытия,                                         20%   к  давлению  настройки                                                              Допускаемое давление                                   10%  от давления  настройки                                                              Допускаемая протечка, см3/мин                                                                                                                                  Коэффициент расхода для пара, α1             0,139    0,111   0,122    0,141       0,14      0,133                                Коэффициент расхода для воды, α2            0,521    0,535   0,570    0,538       0,53      0,513                                            Срок службы, лет                                           20         20        20         20          20         20

Габаритные размеры и материалы клапана

DN        L,мм    H,мм    H1,мм    Вес,г
 1/2″       31,5    143,5     119         400
 3/4″       38,0    179,0     147         670
  1″         42,5     204,0    168        960
 1 1/4″    53,0     223,0    176       1615
 1 1/2″    61,0     273,0     219       2644
  2″         73,5     322,0     258       4214

1. Регулировочный винт: латунь.
2. Контрящая гайка: латунь.
3. Пробка: латунь.
4. Пружина: сталь.
5. Толкатель: латунь.
6. Втулка упорная: латунь.
7. Корпус клапана: латунь (1/2″ — 1″), бронза (более 1″).
8. Золотник: латунь.
9. Стакан: латунь (1/2″ — 1″), бронза (более 1″).
10. Прокладка: тефлон.
