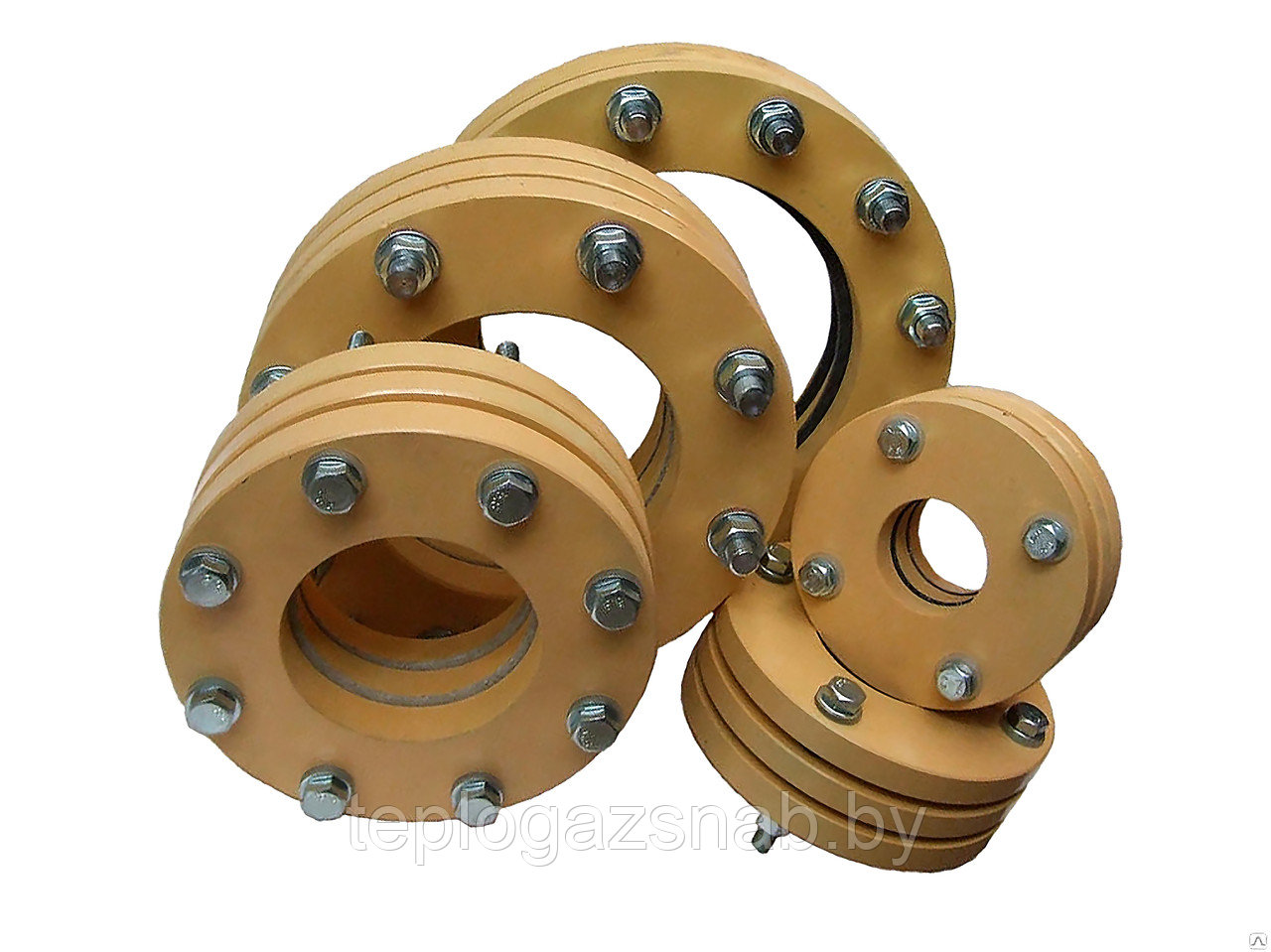

Фланцевое соединение изолирующее Ду 50

Изолирующее фланцевое соединение ИФС применяется для защиты трубопроводов от электрохимической коррозии, блуждающих и иных видов токов, возникающих при соединении участков трубопровода из различных металлов и других случаях.

ИФС применяются для изоляции трубопроводов, проложенных  в наземном исполнении.   ИФС представляет собой герметичное разъемное соединение стыков двух труб (участков трубопровода), не допускающее прохождения токов за счет установки втулок и прокладки с электроизолирующими свойствами. Изолирующий уплотнитель представляет винипластовую либо же полиэтиленовую прокладку ПЕНД 162214-020 по ГОСТ 16337. Чтобы электроизолирующая прокладка не впитывала влагу из окружающей среды и не теряла своих свойств, ее покрывают бакелитовым лаком БТ-99, являющегося диэлектриком.

   Стягивающие шпильки, изолированные от фланцев втулками из полиэтилена, обеспечивают соединение фланцев ИФС между собой. Для крепления электрооборудования, позволяющего замерить электрическое сопротивление между каждым из фланцев, в конструкции изолирующего фланцевого соединения предусмотрены резьбовые гнезда для трех винтов.

Сопротивление между крайними фланцами ИФС, при напряжении 1 кВ, не менее 5 МОм.

По заказу изготавливаются, фланцевые изолирующие соединения, из стали 09Г2С или других марок стали.
