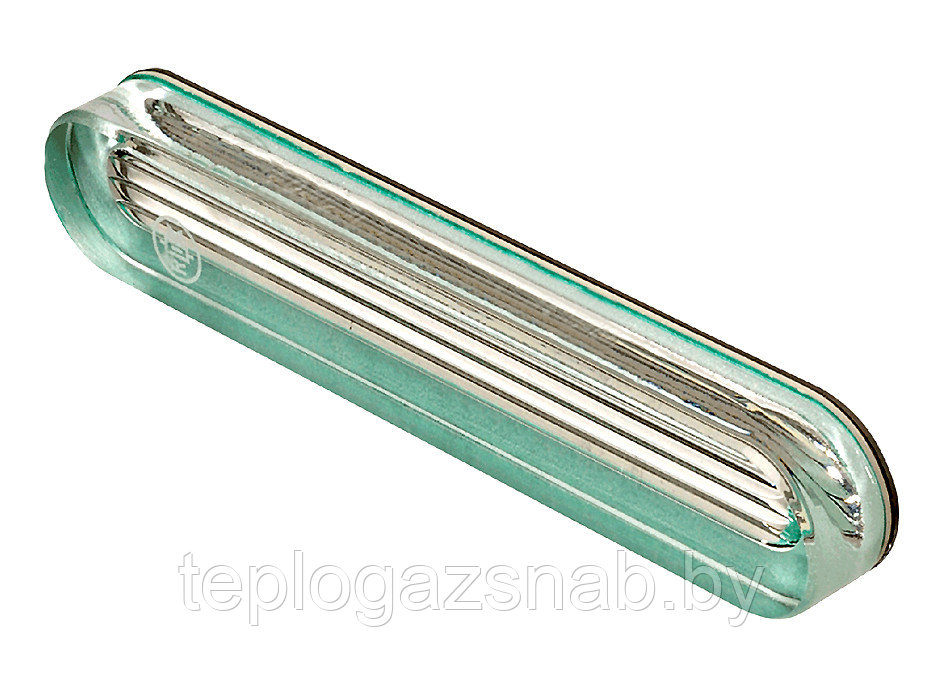

Стекло Клингера № 6

Стекла для указателей уровня жидкости изготовляются из термически закаленного боросиликатного стекла и применяются в паровых котлах при давлении до 3,5 МПа (35 кгс/см2) включительно.

Рифленые стекла имеют гладкую смотровую поверхность и призматические риски на противоположной ей поверхности.

1. Рифленые водоуказательные стекла Клингера (СК) используются  для измерения уровня жидкости на паровых котлах. При Ру в котлах не больше 3,5МПа   СК устанавливаются в котлах без прокладки слюды

2. Перед установкой  СК  необходимо проверить его на кривизну, ГОСТ 1663-81  Наблюдения проводятся на поверхности по отношению к горизонтали не более 0,2 мм, для стекла длиной до 190 мм включительно и 0,3 мм в длину, стекло более 190 мм; кривизны ( прогиб стекла) боковая поверхность перпендикулярно к наблюдению должна быть не больше 3 мм.

 3. Перед установкой  СК  окна должны быть очищены, проверены по проекту, и поверхность контакта со стеклом должна быть без загрязнений.

 4. Уплотнение водоуказательного стекла Клингера делается из графитовой или паронитовой прокладки. При давлении до 35 кгс-см 2 прокладки могут быть толщиной 1-2 мм.

 5. Монтаж  в прибор производится с помощью ключа, таким образом, последовательность крепления стекла в установку болтов должна обеспечивать равномерное распределение нагрузки по всему периметру стекла. Прежде чем приводить его в работу, его вначале  необходимо прогреть его до температуры пароводяной смеси . Разогрев должен быть однородным по всей толщине стекла.

 6. Рекомендуется следующая процедура включения колонок в работу:

- Открывается клапан продувки;

- Открывается чуть-чуть  клапан на паре  и колонка греется в течение 25-30 минут паром; - Постепенно перекрывается клапан для продувки и полностью открывается паровой клапан; - Через 2-3 минуты после открытия парового клапана и текущей колонки под полным давлением, медленно откройте водяной клапан и колонки включены в работу.

Основные размеры стекол и цены приведены в таблице.
