12б1бк Запорное устройство указателя уровня
- В наличии
- Только оптом
от 290 руб.
- +375 (17) 221-62-94
Описание
ЗАПОРНОЕ УСТРОЙСТВО УКАЗАТЕЛЯ УРОВНЯ КРАНОВОГО ТИПА 12Б1БК ЦАПКОВОЕ
НАЗНАЧЕНИЕ
Запорные устройства 12б1бк являются устройствами кранового типа и предназначены для перекрытия жидких рабочих сред с температурой до 225°С в указатели уровней. Они устанавливаются на водогрейных и паровых котлах, агрегатах, резервуарах и сосудах для различных жидкостей, включая воду.
ОПИСАНИЕ

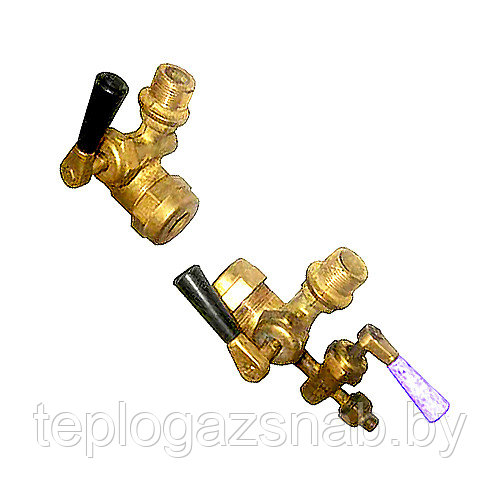

Запорное устройство 12б1бк Ду20 Ру16 состоит из следующих запорных элементов: верхний и нижний краны, пробно-спускной кран для продувки. Для монтажа в систему используется цапковое присоединение. Для предотвращения протекания по штоку крана применяется сальниковое уплотнение, подтяжка сальника осуществляется накидной гайкой. Для указателя уровня применяют стеклянную трубку диаметром 20 мм, которая закрепляется в специальных отверстиях в корпусах кранов. Концы трубки уплотняются сальниковой набивкой. При открытом положении кранов жидкость свободно поступает в указатель уровня. Перекрытие крана осуществляется поворотом рукоятки. Проходное отверстие в пробке крана занимает перпендикулярное положение относительно прохода рабочей среды, а стенка пробки перекрывает проход.
Запорное устройство указателя уровня 12б1бк функционирует по физическом закону сообщающихся сосудов. Когда жидкость поступает в указатель уровня, уровень жидкости занимает положение, равное уровню жидкости в резервуаре. Управление нижним и верхним краном - ручное, рукояткой. Для уплотнения кранов с помощью сальниковой набивки применяется асбестовый шнур, пропитанный графитной смазкой. Запорное устройство указателя уровня воды 12б1бк выпускается условным проходом Ду20.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Запорное устройства следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания. Перед монтажом 12б1бк следует несколько раз открыть и закрыть затворы кранов. Герметичность затворов можно подвергнуть испытанием водой.
Запорное устройство 12б1бк цапкового типа присоединения и состоит из двух частей корпуса – верхнего и нижнего, изготовленных из латуни, между которыми помещается смотровое стекло. Для определения уровня жидкости в котле или агрегате пробки обоих корпусов устанавливаются в открытом положении, тогда уровень жидкости в водомерном стекле будет соответствовать уровню в агрегате. При проведении продувки системы пробка нижнего крана устанавливается в закрытом положении, а пробка верхнего крана – в положение «открыто», далее пробку пробно-спускного крана установить кратковременно в положение «открыто» и после продувки вернуть ее в положение «закрыто». Длина стекла должна быть на 20 мм меньше установочного размера между осями присоединительных цапок.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Запорное устройство указателя уровня кранового типа |
|
Обозначение |
12б1бк |
Рабочая среда |
пар, вода, пароводяная смесь, жидкие неагрессивные среды |
Рабочее давление |
1,6 МПа (16 кгс/см2) |
Рабочая температура |
До 225⁰С |
Температура окружающей среды |
не ниже -30⁰С |
Материал корпуса |
латунь ЛЦ40Сд |
Условный проход |
Ду20 |
Присоединение |
цапковое |
Уплотнение кранов |
сальниковое |
Подтяжка сальника |
накидными гайками |
Набивка сальников |
пропитанный асбест |
Средний срок службы |
не менее 3 лет |
Средний ресурс |
не менее 1800 циклов |
Наработка на отказ |
не менее 500 циклов |
Герметичность затвора |
по 1-му классу ГОСТ 9544—75 |
Масса, кг |
1,9 |
Характеристики
Основные | |
---|---|
Страна производитель | Россия |
Максимальная температура рабочей среды | 225 град. |
Максимальное рабочее давление | 16 бар |
Условный диаметр | 20 мм |
Способ монтажа | Вертикальный |
Материал корпуса | Латунь |
Тип присоединения | Цапковое |
Тип указателя уровня | Крановый |
Привод | Ручной |
Вес | 1.9 кг |
Гарантийный срок | 12 мес |
Информация для заказа
- Цена: от 290 руб.
