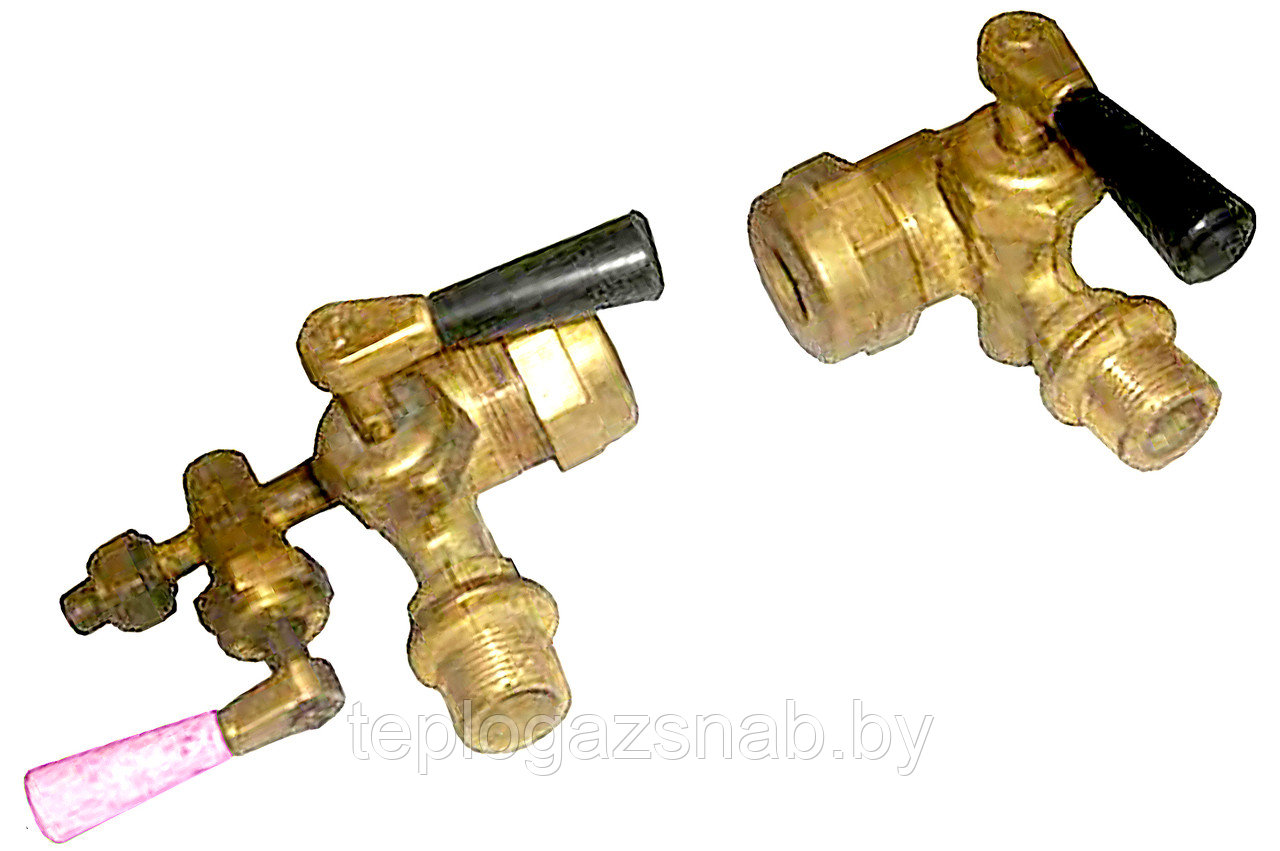

ЗАПОРНОЕ УСТРОЙСТВО УКАЗАТЕЛЯ УРОВНЯ КРАНОВОГО ТИПА 12Б1БК ЦАПКОВОЕ

НАЗНАЧЕНИЕ

Запорные устройства  12б1бк являются устройствами кранового типа и предназначены для перекрытия жидких рабочих сред с температурой до 225°С  в указатели уровней.  Они устанавливаются на водогрейных и паровых котлах, агрегатах, резервуарах и сосудах для различных жидкостей, включая воду.

ОПИСАНИЕ

Запорное устройство 12б1бк Ду20 Ру16 состоит из следующих запорных элементов: верхний и нижний краны, пробно-спускной кран для продувки. Для монтажа в систему используется цапковое присоединение. Для предотвращения протекания по штоку крана применяется сальниковое уплотнение, подтяжка сальника осуществляется накидной гайкой. Для указателя уровня применяют стеклянную трубку диаметром 20 мм, которая закрепляется в специальных отверстиях в корпусах кранов. Концы трубки уплотняются сальниковой набивкой. При открытом положении кранов жидкость свободно поступает в указатель уровня. Перекрытие крана осуществляется поворотом рукоятки. Проходное отверстие в пробке крана занимает перпендикулярное положение относительно прохода рабочей среды, а стенка пробки перекрывает проход.

Запорное устройство указателя уровня 12б1бк функционирует по физическом закону сообщающихся сосудов. Когда жидкость поступает в указатель уровня, уровень жидкости занимает положение, равное уровню жидкости в резервуаре. Управление нижним и верхним краном - ручное, рукояткой. Для уплотнения кранов с помощью сальниковой набивки применяется асбестовый шнур, пропитанный графитной смазкой. Запорное устройство указателя уровня воды 12б1бк выпускается условным проходом Ду20.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Запорное устройства следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания. Перед монтажом 12б1бк следует несколько раз открыть и закрыть затворы кранов. Герметичность затворов можно подвергнуть испытанием водой.

Запорное устройство 12б1бк цапкового типа присоединения и состоит из двух частей корпуса – верхнего и нижнего, изготовленных из латуни, между которыми помещается смотровое стекло.  Для определения уровня жидкости в котле или агрегате пробки обоих корпусов устанавливаются в открытом положении, тогда уровень жидкости в водомерном стекле будет соответствовать уровню в агрегате. При проведении продувки системы пробка нижнего крана устанавливается в закрытом  положении,  а пробка верхнего крана – в положение  «открыто», далее пробку пробно-спускного крана установить кратковременно в положение  «открыто» и после продувки вернуть ее в положение  «закрыто».    Длина стекла должна быть на 20 мм меньше установочного размера между осями присоединительных цапок.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Запорное устройство указателя уровня кранового типа

Обозначение

12б1бк

Рабочая среда

пар, вода, пароводяная смесь, жидкие неагрессивные среды

Рабочее давление

1,6 МПа (16 кгс/см2)

Рабочая температура

До 225⁰С

Температура окружающей среды

не ниже -30⁰С

Материал корпуса

латунь ЛЦ40Сд

Условный проход

Ду20

Присоединение

цапковое

Уплотнение кранов

сальниковое

Подтяжка сальника

накидными гайками

Набивка сальников

пропитанный асбест

Средний срок службы

не менее 3 лет

Средний ресурс

не менее 1800 циклов

Наработка на отказ

не менее 500 циклов

Герметичность затвора

по 1-му классу ГОСТ 9544—75

Масса, кг

1,9

Характеристики

Основные
Страна производительРоссия
Максимальная температура рабочей среды225 град.
Максимальное рабочее давление16 бар
Условный диаметр20 мм
Способ монтажаВертикальный
Материал корпусаЛатунь
Тип присоединенияЦапковое
Тип указателя уровняКрановый
ПриводРучной
Вес1.9 кг
Гарантийный срок 12 мес
