Болт М16 ГОСТ 7798 кл.5.8
- В наличии
- Только оптом
от 10 руб./кг
Минимальный заказ — 10 кг
Заказ только по телефону
- +375 (17) 221-62-94
Описание
БОЛТ ГОСТ 7798-70
Болт М16 х30, х35, х40, х45, х50, х55, х60, х65, х70, х75, х80, х90, х100,
х110, х120, х130, х140, 150, 170, 180, 190, 200, 250 мм.
Пример условного обозначения болта исполнения 1 с диаметром резьбы d=16 мм, с размером "под ключ" S=24мм, длиной L=60мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия:
Болт M16-6gx60.58 (S24) ГОСТ 7798-70

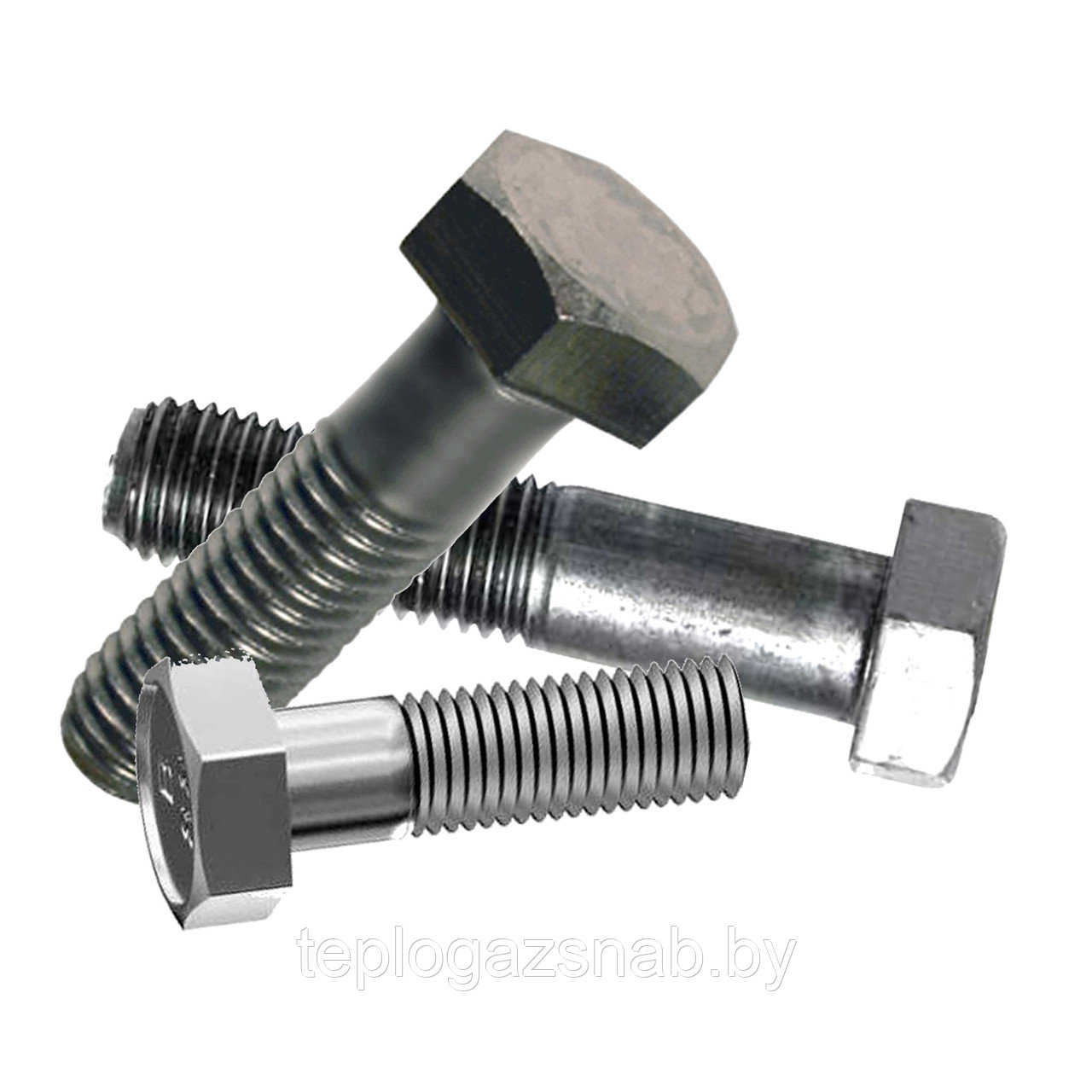

Болт с шестигранной головкой, класс точности B ГОСТ 7798-70 применяется в машиностроении, приборостроении и строительстве в качестве деталей соединения.
Марки стали: 10кп, 20кп, 10, 20, 35, 20Г2Р, 40Х, 30ХР.
Класс точности: B.
Поле допуска резьбы: 6g.
Класс прочности: 4,8; 5,8; 8,8; 10,9.
|
d |
Шаг резьбы |
k |
b* |
S |
Нe, не менее |
L |
|
10 |
1,5 |
6,4 |
26/32 |
17 |
18,7 |
25-160 |
|
12 |
1,75 |
7,5 |
30/36 |
19 |
20,9 |
35-150 |
|
14 |
2 |
8,8 |
34/40 |
22 |
23,9 |
30-120 |
|
16 |
2 |
10 |
38/44 |
24 |
26,2 |
30-160 |
|
18 |
2,5 |
12 |
42/48 |
27 |
29,6 |
50-160 |
|
20 |
2,5 |
12,5 |
46/52 |
30 |
33 |
50-200 |
|
22 |
2,5 |
14 |
50/56 |
32 |
35 |
50-200 |
|
24 |
3 |
15 |
54/60 |
36 |
39,6 |
60-200 |
|
27 |
3 |
17 |
60/66 |
41 |
45,2 |
80-200 |
|
30 |
3,5 |
18,7 |
66/72 |
46 |
50,9 |
80-200 |
*Длина резьбы, указанная в знаменателе, для болтов с L>120 мм.
Все параметры в таблице указаны в мм
Характеристики
| Основные | |
|---|---|
| Назначение болта | Машиностроительный |
| Материал болта | Сталь |
| Класс прочности | 5.8 |
| Метрическая резьба, М | 16 мм |
| Шаг резьбы | 2 мм |
| Состояние | Новое |
| Пользовательские характеристики | |
| Форма болта | С шестигранной головкой |
Информация для заказа
- Цена: от 10 руб./кг
- Минимальный заказ: 10 кг
