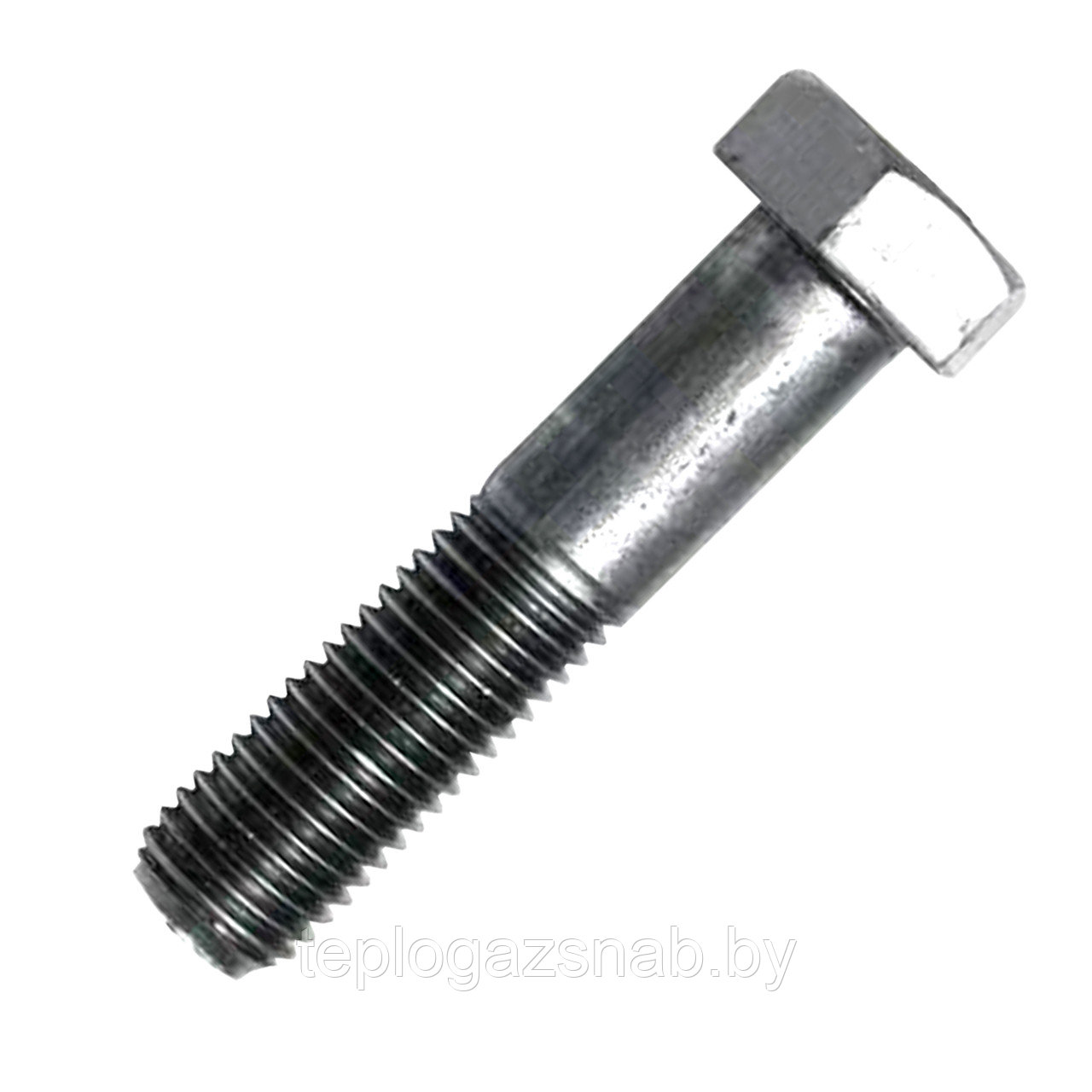

Болт М36, кл.пр.5.8, неполная резьба
- В наличии
- Только оптом
от 10 руб./кг
Минимальный заказ — 10 кг
Заказ только по телефону
- +375 (17) 221-62-94
Описание
БОЛТ ГОСТ 7798-70, ГОСТ 7805-70, DIN931, DIN933; ТУ 14-4-1761-94
Болт М20 х40, х45, х50, х55, х60, х65, х70, х75, х80, х90, х100, х110,
х120, х130, х140, 150, 170, 180, 190, 200, 220, 240, мм.
Пример условного обозначения болта исполнения 1 с диаметром резьбы d=36 мм, с размером "под ключ" S=55мм, длиной L=60мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия:
Болт M36-6gx60.58 (S55) ГОСТ 7798-70
Болт с шестигранной головкой, класс точности B ГОСТ 7798-70 применяется в машиностроении, приборостроении и строительстве в качестве деталей соединения.
Марки стали: 10кп, 20кп, 10, 20, 35, 20Г2Р, 40Х, 30ХР.
Класс точности: B.
Поле допуска резьбы: 6g.
Класс прочности: 4,8; 5,8; 8,8; 10,9.
| Номинальный диаметр резьбы, d, мм | М10 | М12 | М14 | М16 | М20 | М24 | М30 | М36 | |
|
Шаг резьбы |
Крупный | 1,5 | 1,75 | 2,0 | 2,5 | 3 | 3,5 | 4,0 | |
| Мелкий | 1,25 | 1,5 | 2,0 | 3,0 | |||||
| Диаметр стержня, d1, мм | 10 | 12 | 14 | 16 | 20 | 24 | 30 | 36 | |
| Размер "под ключ" S, мм | 17 | 19 | 22 | 24 | 30 | 36 | 46 | 55 | |
| Высота головки, k, мм | 6,4 | 7,5 | 8,8 | 10,0 | 12,5 | 15,0 | 18,7 | 22,5 | |
| Диаметр описанной окружности, e, мм | 18,7 | 20,9 | 24 | 26,2 | 33,0 | 39,6 | 50,9 | 60,8 | |
| Длина резьбовой части, b | L < 125 | 26 | 30 | 34 | 38 | 46 | 54 | 66 | 78 |
| L = 125 | 32 | 36 | 40 | 44 | 52 | 60 | 72 | 84 | |
| L > 200 | -- | 49 | 53 | 57 | 65 | 73 | 85 | 97 | |
Все параметры в таблице указаны в мм
Характеристики
| Основные | |
|---|---|
| Назначение болта | Машиностроительный |
| Материал болта | Сталь |
| Класс прочности | 5.8 |
| Метрическая резьба, М | 36 мм |
| Шаг резьбы | 4 мм |
| Состояние | Новое |
| Пользовательские характеристики | |
| Форма болта | С шестигранной головкой |
Информация для заказа
- Цена: от 10 руб./кг
- Минимальный заказ: 10 кг
