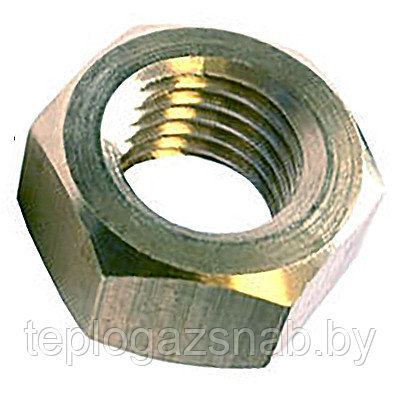

ГОСТ 5915 Гайка 14 оцинкованная кл.5.8
- В наличии
- Только оптом
от 12 руб./кг
Минимальный заказ — 10 кг
Заказ только по телефону
- +375 (17) 221-62-94
Описание
Гайка М 14, ГОСТ 5927-70 (Гайка М14-6Н.5(S22) ГОСТ 5927-70)
Пример условного обозначения гайки исполнения 1 с диаметром резьбы d=14 мм, с размером «под ключ» S=22 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия: Гайка М14-6Н.5(S22) ГОСТ 5927-70
Применяется в машиностроении и строительстве в качестве деталей соединения.
Класс точности: B.
Поле допуска резьбы: 6H.
Класс прочности: 4; 5; 6; 8; 10; 12.
ГОСТ 5927-70:
|
Параметры гайки |
Номинальный диаметр резьбы d |
|||||||||||
|
M10 |
M12 |
M14 |
M16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
M36 |
||
|
Шаг резьбы, P |
крупный |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
4 |
|
мелкий |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2 |
2 |
2 |
3 |
|
|
da |
минимум |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
|
максимум |
10,8 |
13 |
15,1 |
17,3 |
19,4 |
21,6 |
23,8 |
25,9 |
29,2 |
32,4 |
38,9 |
|
|
Высота, m |
8,4 |
10,8 |
12,8 |
14,8 |
16,4 |
18 |
19,8 |
21,5 |
23,6 |
25,6 |
31 |
|
|
Диаметр описанной окружности e, не менее |
18,7 |
20,9 |
23,9 |
26,2 |
29,6 |
33 |
35 |
39,6 |
45,2 |
50,9 |
60,8 |
|
|
dw, не менее |
15,5 |
17,2 |
20,1 |
22 |
24,8 |
27,7 |
29,5 |
33,2 |
38 |
42,7 |
51,1 |
|
|
Размер под ключ, S |
17 |
19 |
22 |
24 |
27 |
30 |
32 |
36 |
41 |
46 |
55 |
|
|
Теоретическая масса 1000шт. гаек, кг |
12,06 |
18,41 |
28,91 |
37,61 |
53,27 |
71,42 |
85,67 |
122,9 |
175,3 |
242,5 |
416,8 |
|
Все параметры в таблице указаны в мм
Характеристики
| Основные | |
|---|---|
| Материал гайки | Сталь |
| Вид гайки | Шестигранная |
| Шаг резьбы | 2 мм |
| Состояние | Новое |
Информация для заказа
- Цена: от 12 руб./кг
- Минимальный заказ: 10 кг
