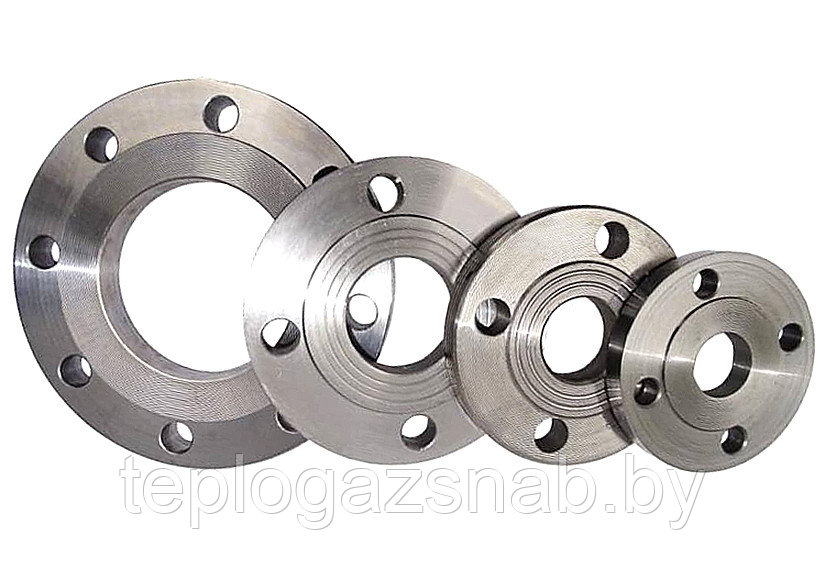

1-65-16 фланец стальной
1-65-16 фланец стальнойВ наличии
14,10 руб.
+375297786294
  • +375172216294

Описание

Фланец 1-65-16, ГОСТ 12820-80, ГОСТ 33259

Фланец - элемент трубопровода, предназначенный для монтажа отдельных его частей и для присоединения оборудования к трубопроводу.

Особенности и характеристики фланцев.

1. Фланцы различают по конструктивным исполнениям.
— ГОСТ 12820-80, ГОСТ 33259 - фланец стальной плоский приварной.
— ГОСТ 12821-80 - фланец стальной приварной встык.
— ГОСТ 12822-80 - фланец стальной свободный на приварном кольце.

При монтаже фланец стальной плоский приварной "надевается" на трубу и приваривается двумя сварными швами по окружности трубы.

Фланец стальной приварной встык предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и "воротник" фланца).

Стальной свободный фланец на приварном кольце состоит из двух частей - фланца и кольца. Фланец и кольцо должны быть одного условного диаметра и давления.

К конструктивным особенностям также относятся:
— Условный проход. Обозначается как Ду и измеряется в мм.
— Условное давление. Обозначается как Ру и измеряется в кгс/см2.
— Исполнение с 1 по 9. Определяет вид поверхности под прокладку.
— Материал.

2. Технологические характеристики фланцев.

Условный проход. Его обозначения и особенности.
Условный проход не является внешним диаметром трубы, а обозначает проход (сечение), по которому протекает среда через фланцевое соединение.

Давление. Одной из важных особенностей является условное давление, которое может выдержать фланцевое соединение. Показатели по давлению зависят от геометрических размеров фланца и исполнения уплотнительной поверхности. Фланец стальной плоский приварной (ГОСТ 12820-80) и фланец стальной свободный на приварном кольце (ГОСТ 12822-80) выдерживают давление до 25 кгс/см2, а фланец стальной приварной встык (ГОСТ 12821-80) выдерживает давление до 200 кгс/см2.

Данный показатель может выражаться в различных единицах измерения: кгс/см2, Па, МПа, атм, бар. Единицей измерения при производстве и обозначении фланцев является кгс/см2.

Таблицы для подбора фланцев, согласно их геометрических и конструктивных параметров.
Ру 16 (1,6 МПа)
Ду Дн Внутренний диаметр (dв) Наружный диаметр  (D) Межцентровое        (D1) Диаметр зеркала         (D2) Количеств. отверстий Диаметр отверстий         (d) Толщина зеркала           (b) Высота зеркала           (h) Масса,       кг.
15 18 19 95 65 47 4 14 14 2 0,61
20 25 26 105 75 58 4 14 16   0,86
25 32 33 115 85 68 4 14 18   1,17
32 38 39 135 100 78 4 18 18   1,58
40 45 46 145 110 88 4 18 20 3 1,96
50 57 59 160 125 102 4 18 22   2,58
65 76 78 180 145 122 4 18 24   3,42
80 89 91 195 160 133 4 18 24   3,71
100 108 110 215 180 158 8 18 26   4,73
125 133 135 245 210 184 8 18 28   6,38
150 159 161 280 240 212 8 22 28   7,81
200 219 222 335 295 268 12 22 30   10,1
250 273 273 405 355 320 12 26 31   14,49
300 325 325 460 410 370 12 26 32 4 17,78
350 377 377 520 470 430 16 26 34   22,88
400 426 426 580 525 482 16 30 38   31
500 530 530 710 650 585 20 33 48   57,01
600 630 630 810 770 685 20 36 50 5 80,03

Характеристики

Основные
Вид фланцаПлоский
Материал фланцаСталь
Тип присоединенияФланцевое
Условный проход  65.0 (мм)
Рабочая средаНеагрессивная среда, Газообразная среда, Нефтепродукты, Вода, Воздух, Газ, Жидкая среда, Масло, Пар, Пароводяная смесь
Рабочее давление16.0 (бар)
Вес3.42 (кг)
Гарантийный срок  3 (лет)

Информация для заказа

  • Цена: 14,10 руб.
  • Минимальный заказ: 5 шт.
