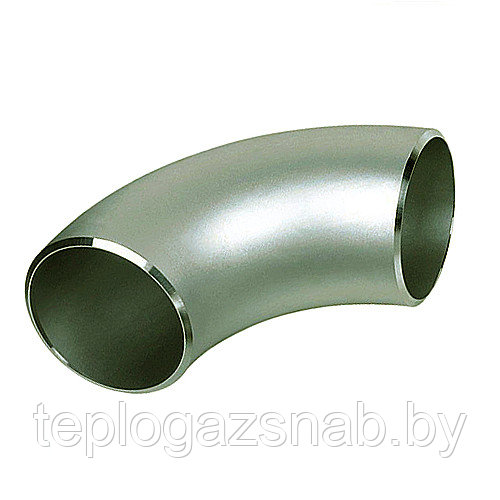

Отвод Ду 159 мм
- В наличии
- Только оптом
от 64 руб.
Заказ только по телефону
- +375 (17) 221-62-94
Описание
ОТВОДЫ 90° (Черные и оцинкованные)
Материал корпуса : сталь 20
Среда : вода, пар, неагрессивные жидкости
Тип присоединения : под приварку
Конструкционные особенности : бесшовный
Область применения : Применяют для трубопроводов различного назначения,
включая подконтрольные органам Госпромнадзора РБ,
при PN(Pу) до 16 МПа (160 кгс/см²) и температуре от -70ºС до 450ºС.
Обозначение при заказе: отвода наружным диаметром 57 мм, толщиной стенки 3,0 мм из стали Ст20
Отвод 57 x 3 Ст20 ГОСТ 17375-2001
то же для трубопроводов, подконтрольных органам Госпромнадзора РБ
Отвод П 57 x 3 Ст20 ГОСТ 17375-2001

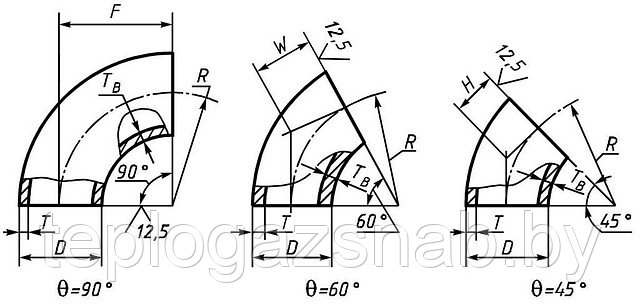

Технические характеристики
|
Условный проход DN, мм |
Диаметр наружный D, мм |
Строительная длина, мм |
Толщина стенки ней. трубы S, мм |
Номинальное (условное) давление PN, МПа |
Масса отвода (угол 90°), кг |
||||||
|
F (R) |
W |
Н |
м |
Расчет ГОСТ |
Расчет СНиП |
||||||
|
90° |
60° |
45° |
30° |
Сталь20 |
09Г2С |
Сталь20 |
09Г2С |
||||
|
150 |
159 |
225 |
130 |
93 |
60 |
4,0 |
4,0 |
4,0 |
4,0 |
6,3 |
5,5 |
|
4,5 |
4,0 |
4,0 |
6,3 |
8,0 |
6,1 |
||||||
|
5,0 |
4,0 |
6,3 |
6,3 |
8,0 |
7,0 |
||||||
|
6,0 |
6,3 |
8,0 |
8,0 |
10,0 |
8,4 |
||||||
|
8,0 |
8,0 |
10,0 |
12,5 |
12,5 |
10,5 |
||||||
|
10,0 |
10,0 |
12,5 |
16,0 |
16,0 |
13,1 |
||||||
|
12,0 |
12,5 |
16,0 |
16,0 |
16,0 |
16,0 |
||||||
|
14,0 |
16,0 |
16,0 |
16,0 |
16,0 |
18,0 |
||||||
|
168 |
225 |
130 |
93 |
60 |
4,5 |
4,0 |
4,0 |
6,3 |
6,3 |
6,4 |
|
|
6,0 |
6,3 |
6,3 |
8,0 |
10,0 |
9,7 |
||||||
|
8,0 |
8,0 |
10,0 |
10,0 |
12,5 |
13,3 |
||||||
|
10,0 |
10,0 |
12,5 |
12,5 |
16,0 |
14,0 |
||||||
|
12,0 |
12,5 |
12,5 |
16,0 |
16,0 |
16,0 |
||||||
|
14,0 |
12,5 |
16,0 |
16,0 |
16,0 |
19,0 |
||||||
|
200 |
219 |
300 |
173 |
124 |
80 |
6,0 |
4,0 |
4,0 |
6,3 |
6,3 |
15,0 |
|
7,0 |
4,0 |
6,3 |
8,0 |
10,0 |
17,4 |
||||||
|
8,0 |
6,3 |
8,0 |
8,0 |
10,0 |
20,0 |
||||||
|
9,0 |
6,3 |
8,0 |
10,0 |
10,0 |
22,8 |
||||||
|
219 |
300 |
173 |
124 |
80 |
10,0 |
8,0 |
8,0 |
10,0 |
12,5 |
25,3 |
|
|
11,0 |
8,0 |
10,0 |
12,5 |
12,5 |
27,0 |
||||||
|
12,0 |
10,0 |
10,0 |
12,5 |
16,0 |
29,0 |
||||||
|
14,0 |
10,0 |
12,5 |
16,0 |
16,0 |
34,0 |
||||||
|
16,0 |
12,5 |
12,5 |
16,0 |
16,0 |
39,0 |
||||||
|
250 |
273 |
375 |
217 |
155 |
100 |
6,0 |
4,0 |
4,0 |
4,0 |
4,0 |
24,8 |
|
7,0 |
4,0 |
4,0 |
6,3 |
6,3 |
28,0 |
||||||
|
8,0 |
4,0 |
6,3 |
6,3 |
8,0 |
31,0 |
||||||
|
9,0 |
4,0 |
6,3 |
8,0 |
8,0 |
35,5 |
||||||
|
10,0 |
6,3 |
6,3 |
8,0 |
10,0 |
39,4 |
||||||
|
11,0 |
6,3 |
8,0 |
10,0 |
10,0 |
43,0 |
||||||
|
12,0 |
8,0 |
8,0 |
10, |
12,5 |
46,7 |
||||||
|
14,0 |
8,0 |
10,0 |
12,5 |
12,5 |
54,0 |
||||||
|
18,0 |
10,0 |
12,5 |
16,0 |
16,0 |
70,0 |
||||||
|
20,0 |
12,5 |
12,5 |
16,0 |
16,0 |
78,0 |
Характеристики
| Основные | |
|---|---|
| Материал отвода | Сталь |
| Угол изгиба | 90 град. |
| Наружный диаметр | 159 мм |
| Толщина стенки | 4.5 мм |
| Тип присоединения | Под приварку |
| Вес | 6.1 кг |
Информация для заказа
- Цена: от 64 руб.
