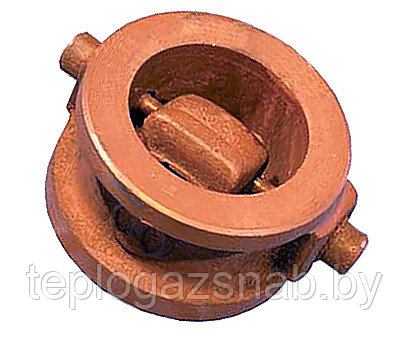

Клапан обратный чугунный межфланцевый 19ч21бр, Ду 100, Ру 16, пар, вода
Клапан обратный поворотный однодисковый 19ч21бр предназначен для установки на горизонтальных и вертикальных трубопроводах с целью автоматического отсечения обратного потока рабочей среды. Клапан обратный поворотный 19ч21бр используются в системах, транспортирующих горячую воду и пар. Клапан используется на трубопроводах с диаметром 50, 80, 100, 150, 200, 250, 300, 400, мм, с условным давлением 1,6 МПа и максимальной температурой рабочей среды +225 градусов Цельсия. Корпус клапана обратного 19ч21бр изготавливается из серого чугуна. Управление клапаном происходит потоком рабочей среды. Присоединение к трубопроводу может быть межфланцевым, либо бесфланцевое стяжными шпильками. Клапан обратный поворотный 19ч21бр выпускается в соответствии с техническими условиями, и комплектуются всей необходимой сопроводительной документацией.
Описание Клапан 19ч21бр
Клапан 19ч21бр состоит из корпуса, захлопки и оси. Захлопка подвешена на 2х осях, расположенных с эксцентраситетом относительно горизонтальной оси симметрии захлопки. Конструкция противовеса обеспечивает безударное закрытие захлопки. При подаче среды в направлении под захлопку клапан открывается, при этом захлопка удерживается в положении "открыто" за счет подъемной силы, возникающей от скоростного напора потока.
После прекращения подачи среды захлопка плавно закрывается под действием собственного веса, создающего момент на закрытие из-за смещения центра тяжести захлопки относительно оси вращения
Данный клапан может быть установлен на горизонтальных либо вертикальных трубопроводах, но направление стрелки на корпусе должно соответствовать течению среды: - на вертикальном трубопроводе устанавливается уплотнительной поверхностью затвора корпуса вверх; - на горизонтальном - чтобы ось вращения захлопки была параллельна горизонтальной плоскости и была выше горизонтальной оси трубопровода.
Технические характеристики
Условный проход, Ду, мм |
Длина, L, мм |
Высота, D, мм |
Масса, m, кг |
50 |
60 |
105 |
2,4 |
80 |
70 |
144 |
4,9 |
100 |
80 |
160 |
6,0 |
150 |
100 |
212 |
11,6 |
200 |
140 |
270 |
23,0 |
250 |
180 |
330 |
29,3 |
