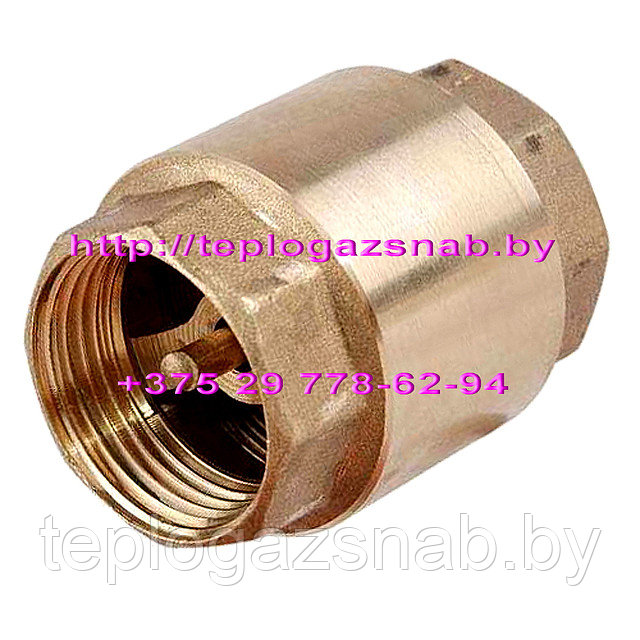

Клапан обратный муфтовый, Ду 40, универсальный, латунный

Назначение и область применения

Клапан обратный латунный универсальный пружинный муфтовый предназначен для установки на гидравлических и пневматических трубопроводных сетях и пропуска транспортируемой среды только в одном направлении (указанном стрелкой на корпусе клапана). В качестве транспортируемой среды может сжатый воздух холодная и горячая вода и прочие неагрессивные жидкости с температурными параметрами, удовлетворяющими требованиям. При использовании концевой сетчатой насадки, обратный клапан может применяться в качестве приемного клапана для  водозаборных насосов.

Клапан состоит из составного латунного корпуса (поз. 1 и 2 рис.1), в котором расположен подвижный золотник, состоящий из пластикового штока (4), верхней (6) и нижней (7) тарелок с помещенным между ними нитрил бутадиеновым уплотнителем (5). Возврат золотника в седло обеспечивается пружиной (3).

Транспортируемая среда за счет своего избыточного давления преодолевает сопротивление подпружиненного золотника и проходит через клапан, теряя часть давления в соответствии с графиком 2. При выравнивании избыточных давлений среды до и после клапана, а также в случае, когда давление среды после клапана становится больше, чем давление до клапана, пружина возвращает тарелки золотника в латунное седло, препятствуя обратному движению потока.
