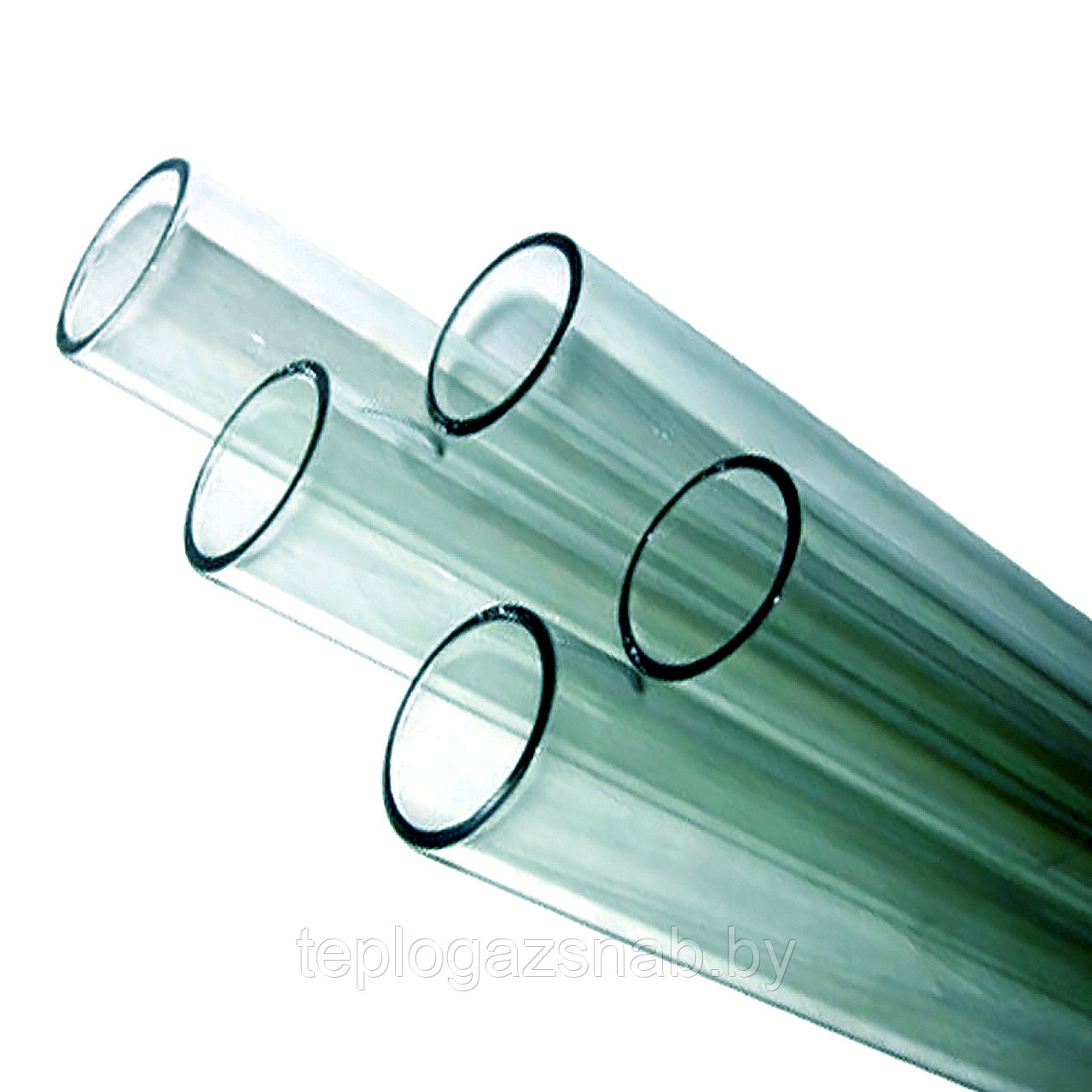

Трубка кварцевая d - 16 мм, L - 1000, 1500, 2000 (для указателей уровня)
Трубка кварцевая используется для указания уровня жидкостей, как комплектующие в промышленном оборудовании, для котельного оборудования, для металургии и литья. В котельном оборудовании как водомерные трубки котлов, водоуказательная трубка показывающая уровень жидкости, в металлургии и литье (пробы металла, кварцевые чехлы, термопары).
Также трубка используется в электронагревателях, химической (чехлы, колбы, воронки, лабораторная посуда, кварцевая труба), в полупроводниковой и светотехнической промышленности (бактерицидные лампы, кварцевые лампы для солярия, ультрафиолетовые лампы).
Трубки, предназначенные для установки в кранах запорных устройств указателей уровня жидкостей, должны иметь наружный диаметр 20 мм и выдерживать максимальное давление 30 кгс/см2. Концы трубок до установки обрезают и шлифуют.
Основные технические характеристики:
Устойчивость к увеличению температуры до 1200°С
Устойчивость к агрессивным средам (щелочам, кислотам кроме фтористоводородной и ортофосфорной)
Высокая оптическая и волновая прозрачность кварца
Цвет - прозрачный.
Параметры:
Ребристость не нормируется
Трещины, посечки и кристаллические включения не допускаются
Трубы устойчивы к кристаллизации при нагреве до 1200°С, в течение 2 час.
Термически устойчивы при нагреве до 1000°С, с последующим охлаждением в проточной воде (15 теплосмен)
Химически устойчивы к действию неорганических кислот (кроме фтористоводородной и ортофосфорной)
Устойчивы к потемнению.
Массу труб (на 1 м длины) определяют по формуле:
m = 0,00694 * S (Dn - S),
где S - толщина стенки, мм,
Dn - наружный диаметр, мм,
Относительная плотность кварцевого стекла принята равной 2,21.
Наружный диаметр, мм |
Толщина, мм |
Длина, мм |
Предельное отклонение
наружного диаметра, мм
|
Масса, кг |
10 |
2 |
1000 |
± 0,3-1,0 |
0,08 |
10 |
2 |
1500 |
± 0,3-1,0 |
0,20 |
12 |
2 |
1000 |
± 0,4-1,2 |
0,20 |
12 |
2 |
1500 |
± 0,4-1,2 |
0,25 |
14 |
2 |
1000 |
± 0,4-1,2 |
0,15 |
14 |
2 |
1500 |
± 0,4-1,2 |
0,17 |
14 |
2 |
2000 |
± 0,4-1,2 |
0,33 |
16 |
2 |
1000 |
± 0,4-1,3 |
0,19 |
16 |
2 |
1500 |
± 0,4-1,3 |
0,30 |
16 |
2 |
2000 |
± 0,4-1,3 |
0,40 |
18 |
2 |
1000 |
± 0,5-1,5 |
0,23 |
18 |
2 |
1500 |
± 0,5-1,5 |
0,35 |
18 |
2 |
2000 |
± 0,5-1,5 |
0,53 |
20 |
2 |
1000 |
± 0,5-1,5 |
0,25 |
20 |
2 |
1500 |
± 0,5-1,5 |
0,42 |
20 |
2 |
2000 |
± 0,5-1,5 |
0,56 |
22 |
2,5 |
1000 |
± 0,6-1,5 |
0,47 |
22 |
2,5 |
1500 |
± 0,6-1,5 |
0,62 |
22 |
2,5 |
2000 |
± 0,6-1,5 |
0,74 |
Физические свойства |
Размерность |
Значение |
Удельный вес |
г/см3 |
2,0 - 2,3 |
Максимальная рабочая температура: длительная/кратковременная |
°С |
1000/1300 |
Термостойкость |
°С |
>1250 |
Прочность при изгибе |
кг/мм2 |
6 |
Модуль упругости |
кг/мм2 |
6200 -7200 |
Модуль сдвига |
кг/мм2 |
2400 - 3150 |
Удельное электросопротивление |
ом*см |
20°С, 1017-1018
250°С, 1012
350°С, 1010 |
Коэффициент пропускания ультрафиолетовых лучей |
% |
Предел пропускания 1200-1800 Å
3000 Å - 98% |
