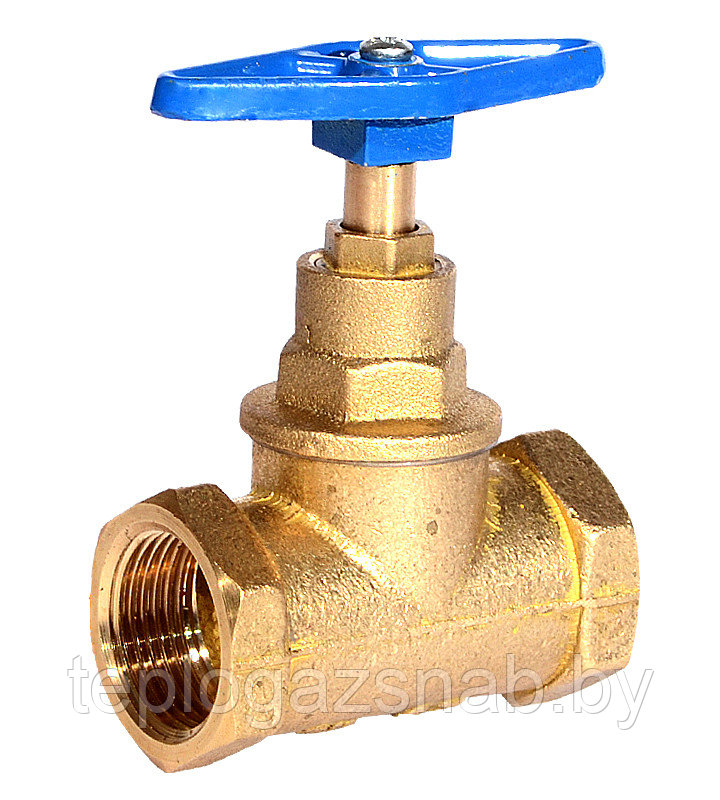

Вентиль 15б3р, Ду 15, Ру 16, латунный муфтовый.
Вентиль 15б3р применение: - Вентиль запорный по классификации относится к запорной арматуре и устанавливается на различных трубопроводах с диаметром 15, 20, 25, 32, 40, 50, для перекрытия потока рабочей среды: - только вода. Маховик крана - вентиля синего цвета. Вентиль 15б3р входит в линейку лидеров рынка трубопроводной арматуры и является одним из самых востребованных в коммунальном хозяйстве.
Исполнение вентиля 15б3р: высококачественная латунь марки ЛЦ40Сд является основным материалом изготовления корпуса вентиля, реже корпус крана (вентиля) изготавливается из бронзы.
Эксплуатация вентиля: Монтаж вентиля 15б3р прост, установка производится по стрелке на корпусе вентиля в направлении потока рабочей среды. Вращением ручного маховика присоединённого к шпинделю с золотником, происходит открытие и закрытие проходного отверстия.
Особенности эксплуатации вентиля 15б3р: вентиль не является регулирующим видом вентилей, он должен быть или полностью открыт или полностью закрыт. Вентиль не снижает своих эксплуатационных показателей при непостоянном перегреве до 70 градусов Цельсия. Высокая защищённость к средам, как к окружающим (ОС) так и рабочим (РС). Высокая пропускная способность и небольшая чувствительность к рабочим загрязненным средам.
Условный проход вентиля 15б3р: максимальный - DN 50, минимальный DN 15,
Присоединение к трубопроводу: муфтовое по ГОСТ 6527-68
Технические характеристики 15б1п.
Наименование |
Показатели |
Условный проход, Ду, мм |
15 |
20 |
25 |
32 |
40 |
50 |
Условное давление, Ру, Мпа (кгс/см2) |
1,0 (10) |
Корпусные детали |
Латунь ЛЦ40Сд |
Класс герметичности |
"А" ГОСТ 9544-93 |
Рабочая среда |
Вода |
Температура, гр. С |
проводимой среды до +70°С; |
Привод |
Маховик |
Присоединение |
Муфтовое |
Монтажное положение |
Любое |
Материалы
Корпус и шпиндель
|
Латунь ЛЦ40Сд |
Уплотнение в затворе |
Уплотнительное кольцо из паронита. |
Уплотнение шпинделя |
Сальниковое |
Уплотнение узла "корпус-крышка" |
Прокладка из резины. |

Условный проход (Dу) |
L - Длина (мм) |
Н - высота (мм) |
Масса - m, (кг) |
15 |
50 |
65 |
0,25 |
20 |
60 |
70 |
0,35 |
25 |
80 |
96 |
0,78 |
32 |
95 |
96 |
1,06 |
40 |
100 |
115 |
1,27 |
50 |
120 |
115 |
1,95 |
