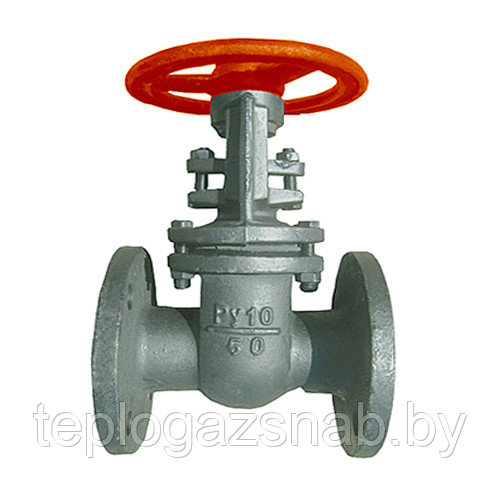

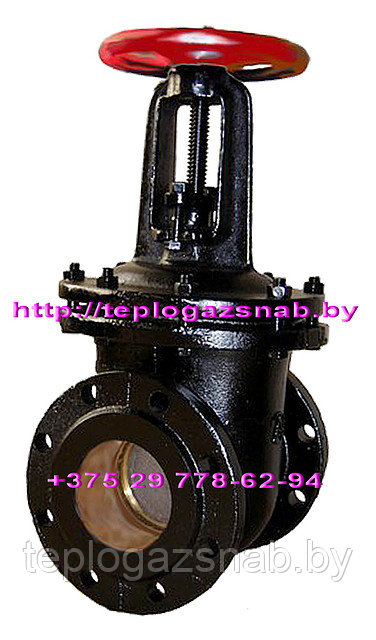

30ч6бр, Задвижка Ду 80, Ру 10

30ч6бр задвижка параллельная чугунная    DN 50 — 200, PN = 1,0 МПа

Тип задвижки - параллельные с выдвижным шпинделем.

Задвижки предназначены для установки в качестве запорного устройства на трубопроводах.

Присоединение к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815.

Установочное положение любое, кроме положения – маховиком вниз.

Вид управления – ручной привод.

Рабочая среда – вода, пар.

Температура рабочей среды не более +225 гр.С.

Рабочая среда подается с любой стороны задвижки.

Герметичность затвора соответствует классу «D» по ГОСТ 9544.

Материал:        — корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;

                         — уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.

Уплотнение по шпинделю – сальниковое (кольца ТРГ).

Уплотнение между корпусом и крышкой – паронит.

Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150.

Задвижки соответствуют требованиям ГОСТ 5762 и ТУ 3721-001-00324292-2011.

Полный средний срок службы не менее 10 лет.

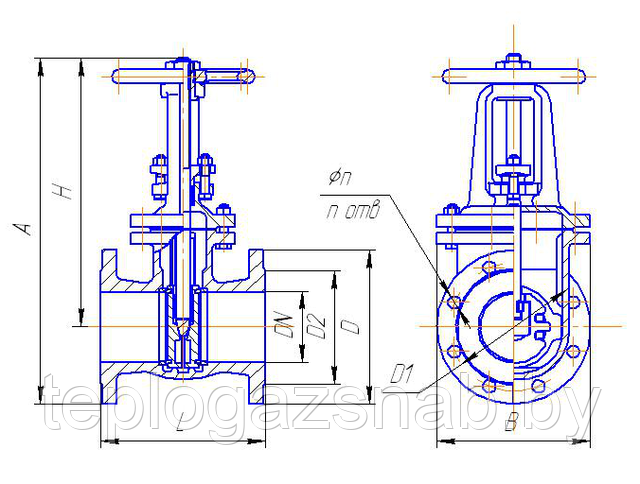

                                         Размеры, мм

DN        D         D1       D2        L         H         d         n           A         B        m

50        125      125      102      180      245      18        4          310      125      11,5

80        150      160      133      210      310      18        4          385      172      19

100      215      180      158      230      380      18        8          485      214      30,5

125      245      210      184      255      430      18        8          550      248       42

150      280      240      212      280      500      22        8          640      284       58

200      335      295      268      330      650      22        8/12*   820      360        99

250      390      350      320      450      740      22        12        945      452      170

300      440      400      370      500      925      22        12       1155     516      250
