(ЗКЛ),Задвижка стальная литая 30с41нж Ду 100, Ру 16, газ, пар, вода, нефтепродукты

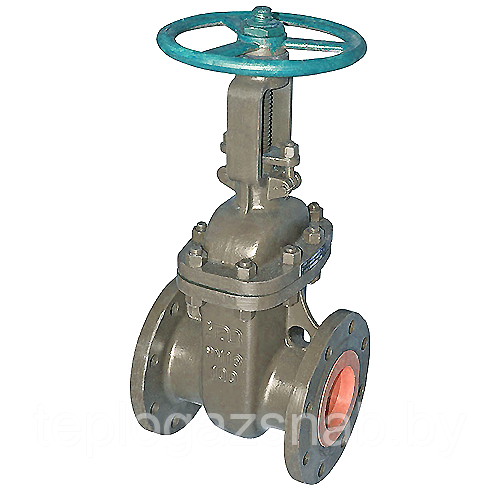

Задвижка стальная литая клиновая (ЗКЛ), 30с41нж, Ду 100, Ру 16, t-450 гр.С

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет.

Рабочая среда:

Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от −40°С до +450°С

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: −40°С

Материальное исполнение 30с41нж

1. Корпус: сталь 25Л, 35Л

2. Крышка: сталь 25Л, 35Л

3. Клин (диски): сталь25Л,35Л с наплавкой, 20Х13

4. Шпиндель: 20Х13

5. Гайка шпинделя: сталь 35, 40Х

6. Гайка: углерод. сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87

7. Шпилька, болт: углерод.сталь ГОСТ 1050—88 класс прочн.- 5.6 по ГОСТ 1759.5—87

8. Болт откидной: сталь 35

9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ

10. Набивка сальника: АГИ, ТРГ

11. Маховик: сталь25Л

12. Наплавка на кольце в корпусе: 07Х25Н13

13. Наплавка на клине: 13Х25Т

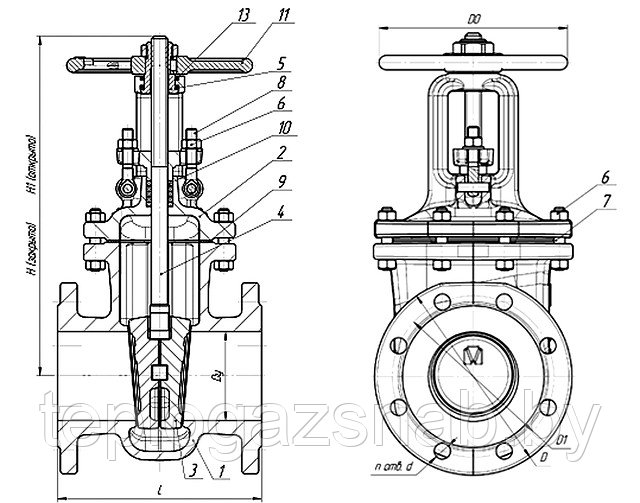

           Габаритные размеры 30с41нж

DN        L          D       D1      n          d         H        H1       DO      Масса, кг

50        180      160      125      4          18        290      355      160        17

80        210      195      160      8/4       18        360      425      160        29

100      230      215      180      8          18        390      490      210        39

125      255      245      210      8          18        470      600      210        61

150      280      280      240      8          22        565      715      320        83

200      330      335      295      12        22        695      900      320      124

250      450      405      355      12        26        855      1120    400      242

300      500      460      410      12        26        1000    1310    460      315

350      550      520      470      16        26        1220    1570    460      465

400      600      580      525      16        30        1440    1850    502      640
