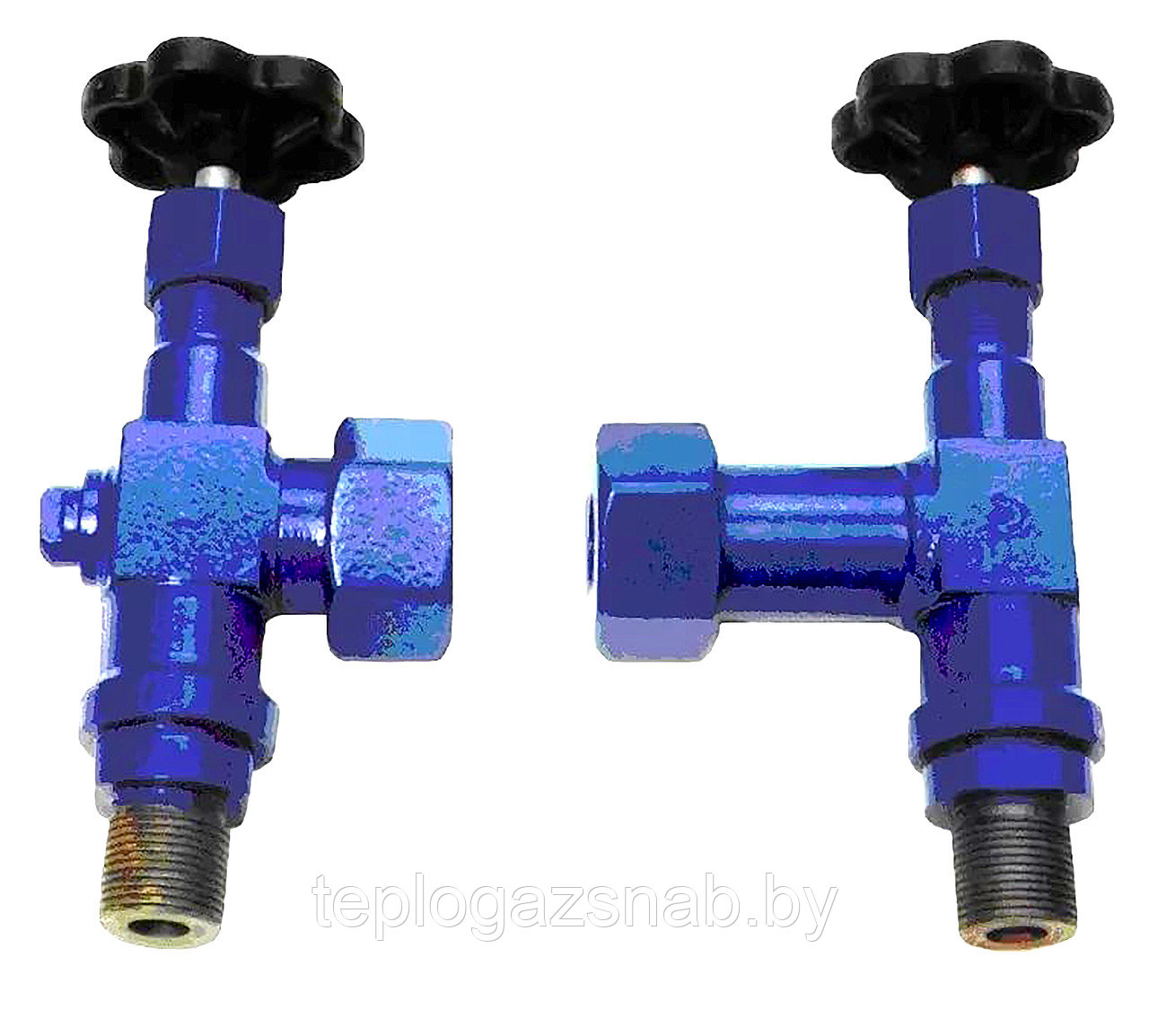

12с13бк Запорное устройство указателя уровня
12с13бк Запорное устройство указателя уровняВ наличии
278 руб.
+375297786294
  • +375172216294

Описание

Запорные устройства указателя уровня 12с13бк и12нж13бк служат для установки на трубопроводах с целью перекрытия потока рабочей среды и как устройство для установки приборов контроля за параметрами среды.  Они применяется для перекрытия подачи рабочей среды в устройства, указывающие уровень, и устанавливается в промышленных установках. Крепится с уплотнителем на резервуарах и аппаратах установок. В составе устройства имеются аварийные клапаны, с их помощью перекрывается поток рабочей среды в случае поломки стекла смотрового окна. Управление выполняется вручную, при помощи маховика.

   Запорное устройство 12с13бк выполняется из стали с маркировкой 20, его масса – 3,24 кг. В качестве герметизирующего элемента шпинделя используется сальниковое уплотнение. Оно предназначено для работы в условиях давления рабочей среды до 40 кгс/кв.см. Запорное устройство 12нж13бк используется для регулировки подачи рабочей среды в стеклянный указатель уровня. Имеется маховик для перекрытия потока рабочей среды. Выполняется из стали с маркировкой 12X18H9T, 20X13. Оно предназначено для работы в условиях давления рабочей среды до 40 кгс/кв.см. и имеет массу 3,2 кг.

Запорные устройства указателя уровня 12с13бк и12нж13бк предназначены для работы при температуре среды до 250 градусов по Цельсию. Рабочей средой для предлагаемых устройств может служить жидкость (горячая вода), газообразные вещества (пар и т.д.). Управление потоком среды осуществляется поворотом маховика. При повороте в одну сторону до упора его движение открывается, в противоположную - прекращается.

На запорные устройства указателя уровня  изделия распространяется гарантия – 1 год.

Запорное устройство 12с13бк из стали 20 с цапковым типом присоединения применяется совместно с кварцевой водоуказательной трубкой.

На заказ поставляются запорные устройства 12с13бк различных материалов и модификаций: сталь 20Х13; сталь 06ХН28МДТ; сталь 10Х17Н13М2Т; сталь 10Х17Н13М3Т; титан ВТ 1-0 с фланцевым или цапковым типом присоединения к трубопроводу.

Запорные устройства 12с13бк состоят из  верхнего (парового крана) и нижнего запорного крана (водяной кран) и является запорными устройствами вентильного типа выпускаемыми на условный диаметр 20 мм и до 40 кг/см2.

Основные технические данные 12с13бк

Условный проход Ду: 20 мм.

Давление условное  Ру: 4,0 МПа (40 кгс/см2).

Рабочая среда: Горячая вода, пар,  жидкие и газо- образные среды, нейтральные к материалу основных деталей.

Температура рабочей среды: до 250 оС.

Тип присоединения: цапковое по ГОСТ 2822-78.

Герметичность затвора: по ГОСТ 9544-93 класс В.

Тип применяемого указателя уровня - стекло круглое или рамка.

Запорные устройства с круглыми стеклами применять на давление до 3 МПа (30 кгс/см2).

При давлении до 4 МПа (40 кгс/см2) применять рамки с плоскими стеклами.

Уплотнение в затворе: конусное, металл по металлу.

Уплотнение по шпинделю: сальниковое (фторопласт 4).

Климатическое исполнение: У1, Т1 ГОСТ 15150-69.

Корпус изготовлен из стали:сталь 20;

Изготовление и приемка: по ТУ 26-07-1093-74

Габаритные и присоединительные размеры 12с13бк

Ду

Длина, мм

Высота, мм

Масса, кг

20

90

105

3,24













Характеристики

Основные
Страна производительРоссия
Тип указателя уровняКрановый
Условный диаметр20.0 (мм)
Рабочая средаПароводяная смесь
Максимальная температура рабочей среды250.0 (град.)
Максимальное рабочее давление40.0 (бар)
Материал корпусаСталь
Вес3.1 (кг)
Гарантийный срок  3 (мес)
