Холодильник отбора проб пара и воды одноточечный d-133 мм

  • В наличии
  • Только оптом

от 750 руб.

Заказ только по телефону

+375 (29) 778-62-94
  • +375 (17) 221-62-94
возврат товара в течение 14 дней по договоренности

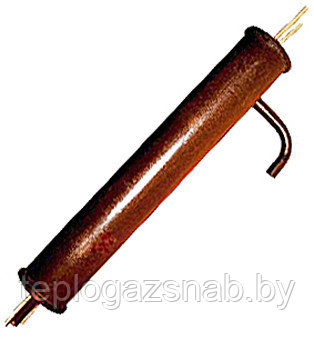

Холодильник отбора проб пара и воды одноточечный d-133 мм
Холодильник отбора проб пара и воды одноточечный d-133 ммВ наличии
от 750 руб.
+375 (29) 778-62-94
  • +375 (17) 221-62-94

Описание

Холодильник отбора проб одноточечный для отбора проб пара и воды d-133 мм, предназначен для охлаждения отбираемых для химического анализа проб пара или воды до температуры 30...40 °С. Используется для периодического химического контроля за водохимическим режимом паровых и водогрейных котлов.

Устройство и принцип работы.
Холодильник отбора проб одноточечный присоединяется по схеме котельной к магистрали с охлаждающей водой и к пробоотборным линиям. Линии отбора проб пара и воды должны быть оборудованы вентилями запорными.
Работа холодильника отбора проб одноточечного, может быть непрерывной или эпизодической. В случае эпизодического отбора необходимо предварительно в целях чистоты произвести в течении 3-5 минут продувку пробоотборного устройства с расходом в 2-5 раз больше обычного.

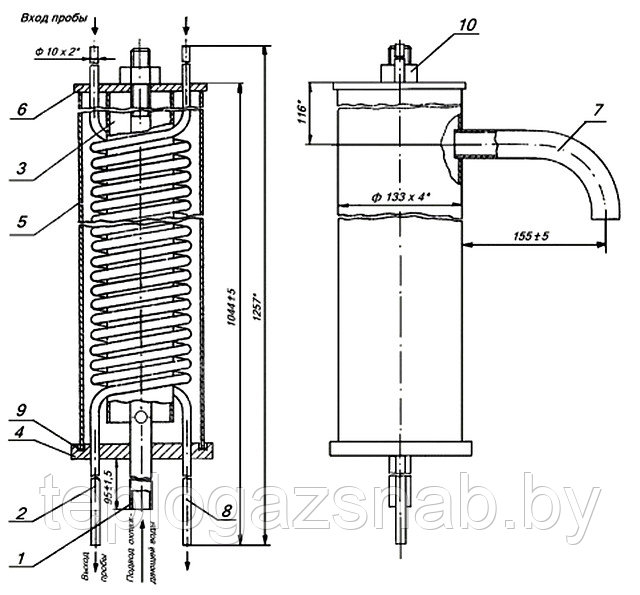

Рис. Холодильник отбора проб пара и воды одноточечный.
1 - патрубок; 2 - змеевик; 3 - труба-ограничитель; 4 - донышко; 5 - труба; 6 - крышка;
7 - патрубок; 8 - змеевик; 9 - кольцо резиновое; 10 - гайка;

Техническая характеристика D-133.

Наименование Ед. измерения Параметр
Максимальное давление пробы МПа (кгс/см2) 4,0 (40)
Давление охлаждающей воды МПа (кгс/см2) 1,0 (10)
Змеевик (бесшовный):
- диаметр змеевика
- марка стали
мм 10х2,0
12Х18Н10Т
Диаметр мм 133
Масса кг 23

Требования к месту установки.
Установка и обвязка холодильника отбора проб одноточечного должны обеспечивать возможность осмотра и ремонта.
Холодильник отбора проб подсоединяется в конце пробоотборной линии. Если пробоотборных точек много, то нужно смонтировать централизованный пробоотборный щит из уголков, швеллеров, листов железа. Он может быть разборной и неразборной конструкции с общим сливом в коллектор.
При этом холодильники отбора проб устанавливаются вертикально в один ряд на высоте, удобной для отбора проб и жёстко закрепляются.



Условия эксплуатации.
Холодильник отбора проб одноточечный должен находиться под наблюдением обслуживающего персонала.
Холодильник должен обеспечивать температуру охлаждающей пробы перегретого насыщенного пара и котловой воды не выше 40 оС, питательной воды – 30 оС, охлаждающей воды на сливе – 60 оС.
Расход пробы для периодического химического анализа при нагрузке 80% должен быть G = 20 – 30 кг/ч насыщенного и перегретого пара. G = 30 – 50 кг/ч питательной и котловой воды.
Регулировкой запорных (1, 3) и дросселирующих (2, 4) вентилей необходимо добиться требуемых параметров отбираемой для проб среды.

Для уменьшения низкотемпературного накипеобразования на змеевиках в холодильник отбора проб следует подавать охлаждающую воду до 25 оС с содержанием взвешенных веществ не более 5 мг/кг с карбонатной жёсткость 0,3 мг экв/кг при сухом остатке до 1000 мг/кг. Периодически, по мере отложения карбонатной накипи на змеевике, её удаляют химической промывкой при отключённом холодильнике. Подогретую в холодильниках сырую воду можно использовать затем на химводоочистке. Очень важно, чтобы не загрязнялись отбираемые пробы воды и пара. Для этого необходимо трубы пробоотборных линий как и змеевик холодильника изготавливать из нержавеющей стали. Пробоотборные линии должны быть как можно короче.

Характеристики

Основные
Страна производительРоссия
Гарантийный срок 12 мес
Пользовательские характеристики
Тип комплектующегоХолодильник отбора проб
