МАНОМЕТР ЭЛЕКТРОКОНТАКТНЫЙ (ЭКМ)
(Сигнализирующий на микровыключателях (Вм)

МАНОМЕТРЫ ЭЛЕКТРОКОНТАКТНЫЕ (ЭКМ)
(СИГНАЛИЗИРУЮЩИЕ) НА МИКРОВЫКЛЮЧАТЕЛЯХ (Вм)

Основные параметры манометров электроконтактных:

Резьба штуцера – М20х1,5. Возможно изготовление манометров с другой резьбой.

Степень защиты по ГОСТ 14254-96: IP40 – для манометров с корпусами из черной стали, IP54 – для манометров с корпусами из нержавеющей стали.

Предел допускаемой основной погрешности срабатывания сигнализирующего устройства - 4%.

Средний срок службы приборов – 10 лет.

Материал измерительной пружины, штуцера, механизма – медный сплав.

Стекло: техническое.

Материал циферблата: сталь или алюминиевый сплав, окрашенный в белый цвет.

Возможно изготовление манометров для измерения давления кислорода.

Приборы могут комплектоваться:
• демпфером (ДМ) для снижения пульсаций рабочей среды;

• ушками пломбировочными (УшП).

Манометры производятся по любой из 6 электрических схем по ГОСТ 2405-88. Стандартное исполнение манометров - с электрической схемой «Исполнение 5».

1 – одноконтактная; в исходном состоянии электрическая цепь разомкнута и замыкается при повышении давления, когда показывающая стрелка манометра переходит через указательную стрелку;

2 – одноконтактная; в исходном состоянии электрическая цепь замкнута и размыкается при повышении давления, когда показывающая стрелка манометра переходит через указательную стрелку;

3 – двухконтактная; в исходном состоянии в обоих электрических цепях цепи замкнуты и размыкаются при повышении давления, когда показывающая стрелка манометра переходит через указательные стрелки;

4 – двухконтактная; в исходном состоянии в обоих электрических цепях цепи разомкнуты и замыкаются при повышении давления, когда показывающая стрелка манометра переходит через указательные стрелки;

5 – двухконтактная; в исходном состоянии первая цепь замкнута и размыкается при повышении давления, когда показывающая стрелка манометра переходит через зелёную указательную стрелку, вторая цепь в исходном состоянии разомкнута и замыкается при повышении давления, когда показывающая стрелка манометра переходит через красную указательную стрелку;

6 – двухконтактная; в исходном состоянии первая цепь разомкнута и замыкается при повышении давления, когда показывающая стрелка манометра переходит через зелёную указательную стрелку, вторая цепь в исходном состоянии замкнута и размыкается при повышении давления, когда показывающая стрелка манометра переходит через красную указательную стрелку.

Приборы производятся в соответствии с ГОСТ 2405-88 и ТУ РБ 37388602.001-96.
Примеры обозначения манометров электроконтактных:

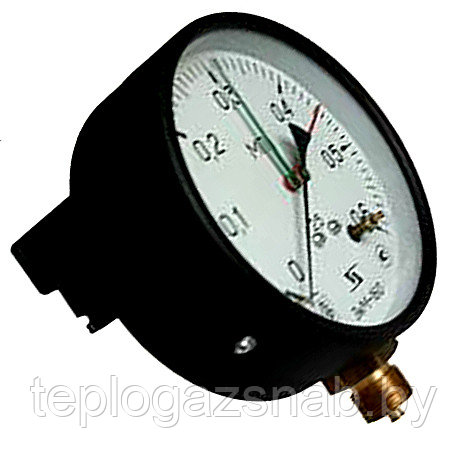

Манометр ЭКМ100Вм-1,6МПа – Манометр электроконтактный (ЭКМ), диаметр корпуса 100мм., на микровыключателях (Вм), со шкалой от 0 до 1,6МПа, присоединительная резьба М20х1,5, электрическая схема «Исполнение 5».

Манометр ЭКМ160НВм-1,0МПа-G1/2 – Манометр электроконтактный (ЭКМ), диаметр корпуса 160мм., материал корпуса – сталь нержавеющая (Н), степень защиты IP54, на микровыключателях (Вм), со шкалой 0 до 1,0МПа, присоединительная резьба – G1/2.

Параметры сигнализирующего устройства манометров.

Коммутируемое напряжение, В		Сила тока макс,А
Перем.	Пост.	Резист. нагрузка	Ламповая нагрузка	Резист. нагрузка	Индукт. нагрузка
220		2,2/500	0,5/110	2/440	0,8/175
110		4,5/500	0,7/75	3/330	1,3/145
	220	0,2/45	0,03/6,6	0,2/45	0,03/6,6
	24	4/96	2/48	3/72	3/72
