Клапан предохранительный регулируемый, Ду20. Рраб.= 1....12 бар

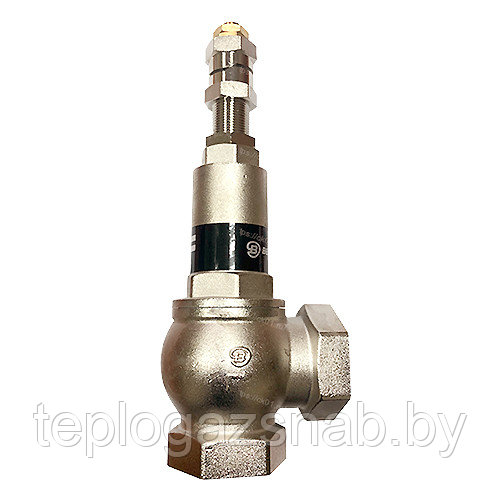

Клапан предохранительный регулируемый Benarmo Ду20

Клапан предохранительный регулируемый латунный угловой муфтовый пружинный Рраб. 1…..12 бар  Ду20. Benarmo

Общие сведения об изделии

Клапан предназначен для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления.

Клапан может применяться в качестве арматуры безопасности паровых и водогрейных котлов, компрессоров, сосудов, работающих под давления, напорных трубопроводов.

В качестве рабочей среды может использоваться вода, водяной пар, гликолевые растворы (50%) и другие жидкие среды, нейтральные по отношению к материалам клапана.

Клапан соответствует требованиям ГОСТ 12.2.085-2017, ГОСТ 24570- 81, ГОСТ 31294-2005.

Клапан Benarmo имеет безрычажное устройство принудительного открывания для проверки срабатывания и предотвращения залипания золотника.

Давление настройки клапана может регулироваться в пределах диапазона, указанного в таблице технических характериcтик.

Характеристика                                                1/2″      3/4″      1″       1 1/4″      1 1/2″      2″

Рабочее давление, бар                                    16         16        16         16           16         16                                                                        Диапазон настройки1,  (Рн),  бар               1÷12      1÷12     1÷12     1÷12     1÷12     1÷12                                                                    Заводское давление  настройки,  бар          3           3           3           3             3           3                                                                                    Максимальная  температура,  °С                 150      150      150      150         150        150                                                                                      Диаметр седла, мм                                           13         19        25         31            38         48                                                                                  Площадь  седла, мм2                                      133       283      490      754         1134     1809                                                                              Высота  подъема  золотника,  мм               0,65       0,95     1,25     1,55          1,9         2,4                                                                                    Площадь  сеч.  проточн.  части,  мм2          27         57        98        151          227       362                                                                                Давление полного открытия,                        10%   к  давлению  настройки                                                                                                Давление закрытия,                                         20%   к  давлению  настройки                                                                                            Допускаемое давление                                   10%  от давления  настройки

Допускаемая протечка, см3/мин                   0

Коэффициент расхода для пара, α1          0,139    0,111    0,122    0,141     0,14      0,133                                                                                     Коэффициент расхода для воды, α2        0,521    0,535    0,570    0,538     0,53      0,513                                                                                Срок службы, лет                                               20         20        20         20          20         20

Деталь                      Материал

Гайки                       Латунь НРБ 57-3

Втулка                     Латунь НРБ 57-3

Регулир. втулка    Латунь НРБ 57-3

Контрящая гайка Латунь НР Б57-3

Шток                        Латунь НРБ 57-3

Стакан                     Латунь НРБ 57-3

Шайба                     Латунь НРБ 57-3

Пружина                 Сталь оцинкованная

Уплотн.прокл.        PTFE

Корпус                   Латунь НРБ 57-3

Тарелка золотн.  Латунь НРЬ57-3

Прокладка            FPM (витон)

Крест. направл.   Латунь НРБ 57-3

Уплотн. кольцо    EPD



 DN        L,мм    H,мм    H1,мм    Вес,г
 1/2″       31,5    143,5     119         400
 3/4″       38,0    179,0     147         670
   1″         42,5     204,0    168        960
 1 1/4″    53,0     223,0    176       1615
 1 1/2″    61,0     273,0     219       2644
   2″        73,5     322,0     258       4214



Материалы

1. Регулировочный винт: латунь.
2. Контрящая гайка: латунь.
3. Пробка: латунь.
4. Пружина: сталь.
5. Толкатель: латунь.
6. Втулка упорная: латунь.
7. Корпус клапана: латунь (1/2″ — 1″), бронза (более 1″).
8. Золотник: латунь.
9. Стакан: латунь (1/2″ — 1″), бронза (более 1″).
10. Прокладка: тефлон.
