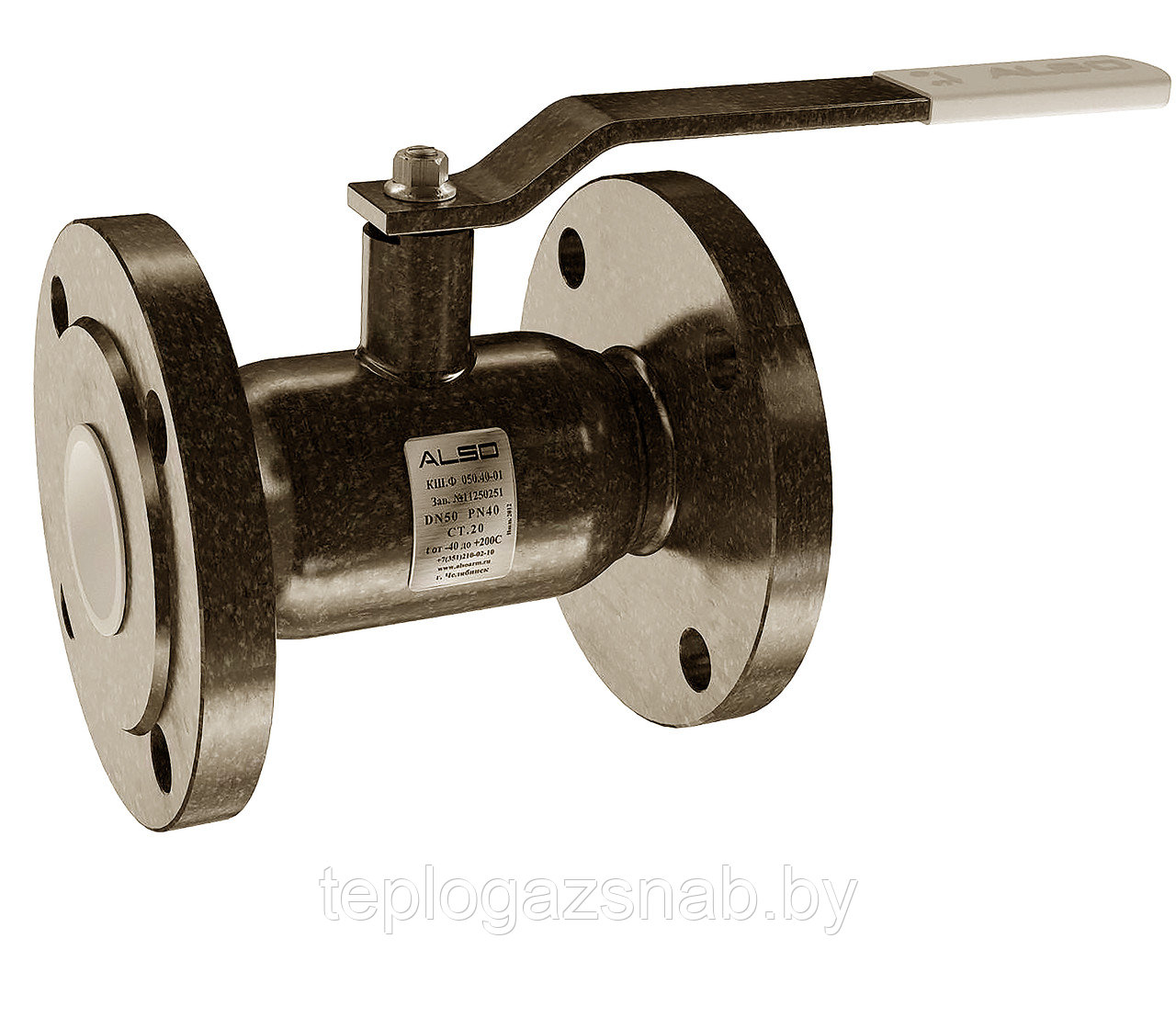

Кран шаровый фланцевый КШ, Ду 15, Ру 40, вода, пар, газ, нефтепродукты
- В наличии
- Оптом и в розницу
47 руб.
Показать оптовые цены- +375 (17) 221-62-94
Описание
Стальные запорные шаровые краны с цельносварным корпусом ALSO предназначены для воды на-
ружных и внутренних тепловых сетей при температуре носителя до 200°С, в том числе для воды в контурах
тепловых сетей в соответствии с требованиями ПТЭ «Требования к качеству сетевой воды». Применяют-
ся также для монтажа на трубопроводы и сооружения на них, транспортирующих природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки. Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705. Допускается эксплуатация кранов при температуре окружающей среды не ниже «У» -40°С. Максимальная температура рабочей среды 200°С.
Каждый шаровой кран имеет класс герметичности «А» согласно ГОСТ 54808-2011. 100% кранов
шаровых проходят испытания на класс герметичности «А» согласно ГОСТ 53402-2009. Строительные дли-
ны в соответствии с ГОСТ.
Габариты и присоединительные размеры:
|
DN |
PN |
Каталожное обозначение |
d |
D |
D1 |
D2 |
n отв |
h |
H |
I |
L |
Вес,кг |
|
|
15 |
40 |
КШ.Ф. 015.40 01 |
|
10 |
95 |
65 |
14 |
4 |
23 |
60 |
170 |
120 |
1.8 |
|
20 |
40 |
КШ.Ф. 020.40-01 |
|
15 |
105 |
75 |
14 |
4 |
23 |
60 |
170 |
120 |
2.3 |
|
25 |
40 |
КШ.Ф. 025.40-01 |
|
20 |
115 |
85 |
14 |
4 |
27 |
65 |
170 |
140 |
2.8 |
|
32 |
40 |
КШ.Ф. 032.40-01 |
|
25 |
135 |
100 |
18 |
4 |
32 |
75 |
170 |
140 |
3.5 |
|
40 |
40 |
КШ.Ф. 040.40-01 |
|
30 |
145 |
110 |
18 |
4 |
44 |
95 |
230 |
165 |
4.7 |
|
50 |
40 |
КШ.Ф. 050.40-01 |
|
40 |
160 |
125 |
18 |
4 |
43 |
100 |
230 |
180 |
6.2 |
|
65 |
16 |
КШ.Ф. 065.16-01 |
|
50 |
180 |
145 |
18 |
4 |
44 |
110 |
230 |
200 |
8,8 |
|
65 |
25 |
КШ.Ф. 065.25-01 |
|
50 |
180 |
145 |
18 |
8 |
44 |
110 |
230 |
200 |
9,65 |
|
80 |
16 |
КШ.Ф. 080.16-01 |
|
65 |
195 |
160 |
18 |
4 |
67 |
135 |
330 |
210 |
11.5 |
|
80 |
25 |
КШ.Ф. 080.25-01 |
|
65 |
195 |
160 |
18 |
8 |
67 |
135 |
330 |
210 |
13,24 |
|
100 |
16 |
КШ.Ф. 100.16-01 |
|
76 |
215 |
180 |
18 |
8 |
67 |
145 |
330 |
230 |
15 |
|
100 |
25 |
КШ.Ф. 100.25-01 |
|
76 |
230 |
190 |
22 |
8 |
67 |
145 |
330 |
230 |
17 |
|
125 |
16 |
КШ.Ф. 125.16-01 |
|
100 |
243 |
210 |
18 |
8 |
94 |
190 |
525 |
350 |
25 |
|
125 |
25 |
КШ.Ф. 125.25-01 |
|
100 |
270 |
220 |
26 |
8 |
94 |
190 |
525 |
350 |
30 |
|
150 |
16 |
КШ.Ф. 150.16-01 |
|
125 |
280 |
240 |
22 |
8 |
98 |
210 |
525 |
380 |
33,5 |
|
150 |
25 |
КШ.Ф. 150.25-01 |
|
125 |
300 |
250 |
26 |
8 |
98 |
210 |
525 |
380 |
38,2 |
|
200 |
16 |
КШ.Ф. 200.16-01 |
|
150 |
335 |
295 |
22 |
12 |
84 |
225 |
650 |
450 |
54,7 |
|
200 |
25 |
КШ.Ф. 200.25-01 |
|
150 |
360 |
310 |
26 |
12 |
84 |
225 |
650 |
450 |
61,2 |
Материал корпуса Сталь 20
Шар Dn15-32: 20Х13 (AISI 420), Dn40-65: 08Х18Н10Т (AISI 304), Dn80-300: 08Х13 (AISI 409)
Материал штока 20Х13 (AISI 420)
Тип присоединения Фланцевое
Класс герметичности "А"
Рабочее давление, Ру 16-40 кгс/см2
Рабочая температура tmax, от-40 до 2000C
Рабочая среда вода, пар, газ, нефтепродукты
Документы сертификат соответствия, сертификат соответствия ИСО 90011, 2008,
разрешение России, Разрешение Беларуси, СЭЗ.
Характеристики
| Основные | |
|---|---|
| Минимальная рабочая температура | -40 град. |
| Класс герметичности | А |
| Ручной привод | Ручка рычаг |
| Максимальная рабочая температура | 200 град. |
| Страна производитель | Россия |
| Максимальное рабочее давление | 40 бар |
| Привод | Ручной |
| Рабочая среда | Газ, Пар, Нефтепродукты, Вода |
| Цвет | Черный |
| Тип затвора | Шаровой |
| Производитель | ALSO |
| Вес | 1.8 кг |
| Способ монтажа | Горизонтальный/вертикальный |
| Материал корпуса | Сталь |
| Тип присоединения | Фланцевое |
| Условный проход | 15 мм |
| Дополнительные характеристики | |
| Длина | 120 мм |
| Пользовательские характеристики | |
| Тип затвора | Шаровый |
| Сертификаты, разрешения | Разрешение Госпромнадзора РБ |
