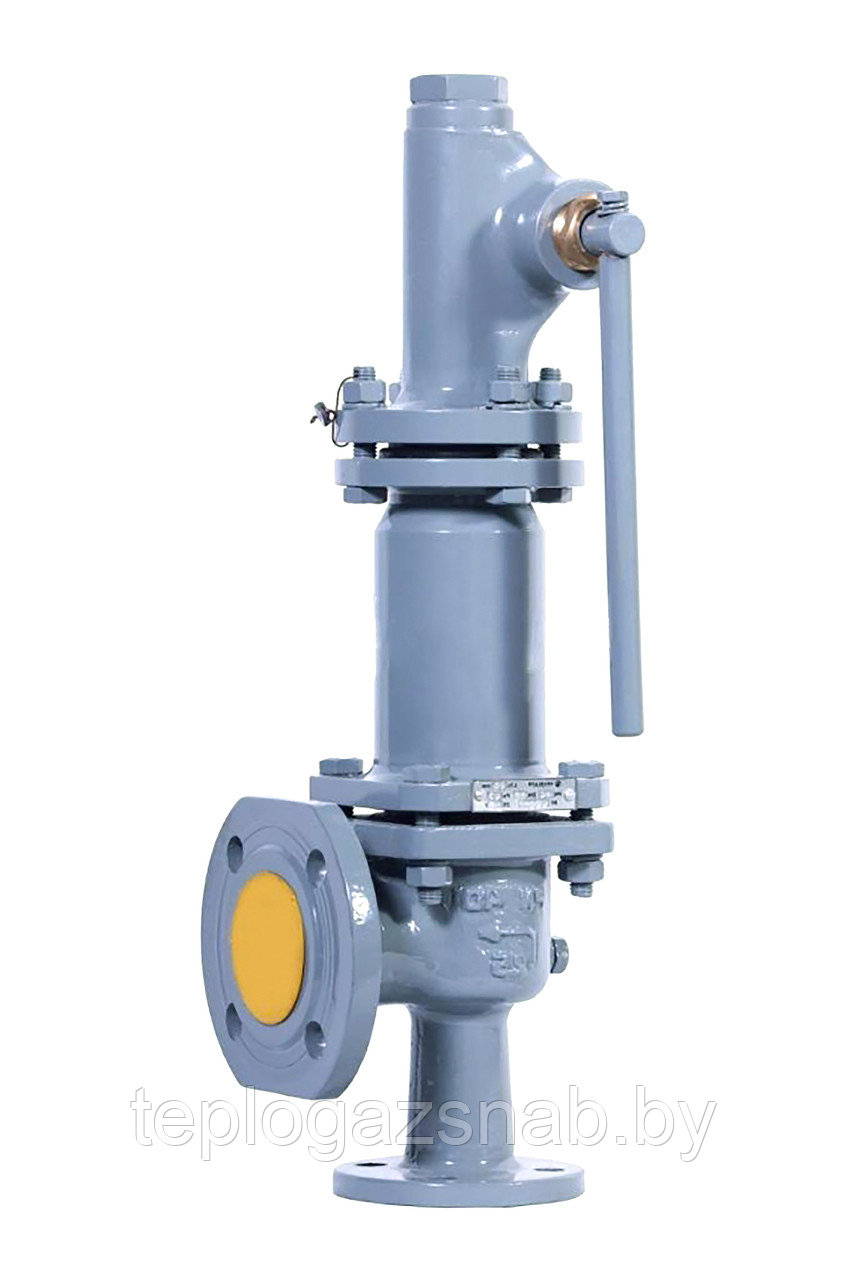

17с25нж, Клапан предохранительный Ду 25/40, Ру40

Материал корпуса: cталь 20Л
Материал уплотнения: нержавеющая сталь
Тип присоединения: фланцевое
Среда: жидкие и газообразные химические и нефтяные среды
Температура: от -40°С до +450°С
Условное давление: 40 кгс/см² (4.0 МПа)
Тип привода: автоматический
Исполнение: с ручным подрывом — 17с25нж, без ручного подрыва — 17с14нж
Страна изготовитель: РФ

1. Назначение и технические данные.
Клапаны предохранительные пружинные 17с25нж и 17с14нж предназначены для защиты оборудования от недопустимого давления посредством сброса избытка рабочей среды, обеспечивают прекращение сброса при давлении закрытия и восстановление рабочего давления. Рабочая среда — жидкая и газообразная, скорость коррозии в которых материала корпуса не более 0,1 мм/год. Клапаны 17с25нж и 17с14нж обеспечивают указанную в паспорте герметичность в затворе при давлении настройки (Рн), указанном в паспорте. Клапаны отрегулированы таким образом, чтобы давление полного открытия (Рп.о.) не должно превышать значений:
Рн + 0,5 кгс/см2 — для давлений от 0,5 до 3 кгс/см2;
1,15 Рн — для давлений свыше 3 кгс/см2 до 60 кгс/см2;
1,1 Рн — для давлений свыше 60 кгс/см2.
Расчет пропускной способности клапанов предохранительных 17с25нж и 17с14нж по ГОСТ 12.2.085-82.
Клапаны типа СППКР 17с25нж имеют устройство для принудительного открытия с целью проверки его исправного действия. Клапаны типа СППКР 17с14нж не имеют устройство для принудительного открытия. Клапаны 17с25нж (17с14нж) герметичные по отношению к внешней среде. Пробные и рабочие давления по ГОСТ 356.

2. Состав, устройство и работа.

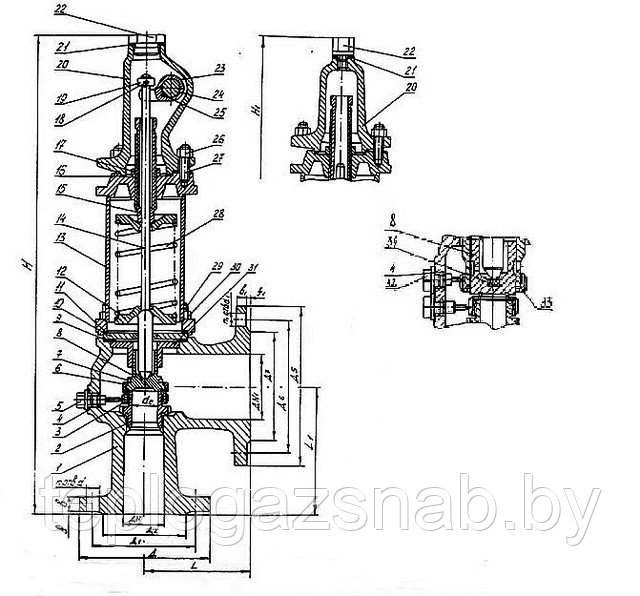

Состав 17с25нж (17с14нж) представлен на рисунке.

В общем случае клапан 17с25нж (17с14нж) состоит из следующих основных узлов и деталей:
— корпус 1, крышка 13;
— втулка 31, перегородка 10, шток 14;
— затвор, состоящий из седла 2 и золотника 8 с кольцами 3, 6;
— пружина 28 с опорами 12;
— устройство для принудительного открытия для клапанов СППКР, состоящее из колпака 20, валика 24, кулачка 23, шпонки 25 и рычага, установленного на валике.

3. Принцип действия.
При повышении давления среды перед клапаном 17с25нж (17с14нж) до давления сверх установленного золотник 8 перемещается вверх, сжимая пружину 28 и открывает проходное сечение клапана. Происходит сброс среды. При понижении давления перед клапаном до давления закрытия Рз золотник 8 под действием усилия пружины закрывает проходное сечение и сброс среды
прекращается.

4. Основные технические данные и характеристики.

Ду вход, мм PN вход, кгс/см2 Ду выход, мм PN выход, кгс/см2 H, мм L, мм L1, мм Масса, кг 17с25нж 25 40 40 16 545 100 120 23 17с14нж 25 40 40 16 505 100 120 20

5. Применение пружин по давлениям настройки клапана.

	Диаметр проточной части седла d, мм	Пределы давлений настройки PN, кгс/см2	Номер пружины
17с25нж (17с14нж) Ду25	16	8…16	1
		16…25	2
		25…40	3
		0,5…2	6
		2…4	7
		4…8	8
