Описание
Запорное устройство для указателя уровня
Запорные устройства являются устройствами кранового типа и предназначены для перекрытия жидких рабочих сред в указатели уровней. Они устанавливаются на водогрейных и паровых котлах, агрегатах, резервуарах и сосудах для различных жидкостей, включая воду. Для определения уровня жидкости в любом агрегате необходимо, чтобы пробки обоих корпусов были установлены в открытом положении, тогда жидкость в указателе уровня остановится на отметке, соответствующей уровню жидкости в котле, агрегате.

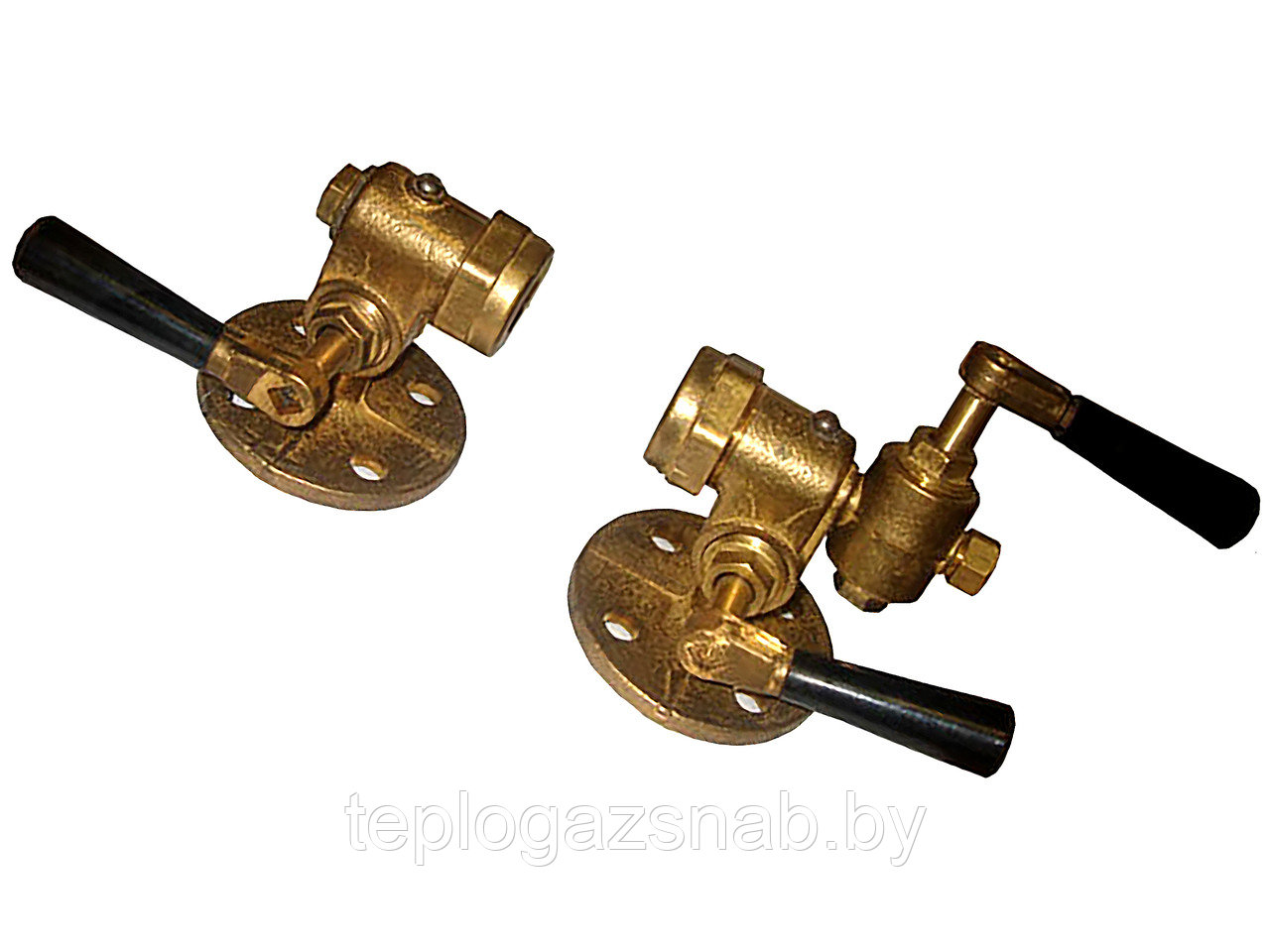

Запорное устройство 12б2бк фланцевого присоединения и состоит из двух частей корпуса – верхнего и нижнего, изготовленных из латуни, между которыми помещается смотровое стекло. Для определения уровня жидкости в котле или агрегате пробки обоих корпусов устанавливаются в открытом положении, тогда уровень жидкости в водомерном стекле будет соответствовать уровню в агрегате. При проведении продувки системы пробка нижнего крана устанавливается в закрытом положении, а пробка верхнего крана – в положение «открыто», далее пробку пробно-спускного крана установить кратковременно в положение «открыто» и после продувки вернуть ее в положение «закрыто». Запорное устройство имеет диаметр 20 мм и рассчитано на давление 16 кг/см2 и температуру от 0 до 250 градусов. В качестве рабочих сред выступает вода и пар.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Запорное устройство указателя уровня кранового типа | |
Обозначение | 12б2бк |
Номер чертежа | ПЗ 8105.020 |
Материал корпуса | латунь ЛЦ40Сд |
Присоединение | фланцевое по ГОСТ 12815-80 |
Рабочая среда | пар, вода, пароводяная смесь |
Ду, мм | 20 |
Ру max, кгс/см2 | 16 |
T max, гр.С | 200 |
Масса, кг | 2,4 |
Характеристики
Основные | |
---|---|
Страна производитель | Россия |
Тип указателя уровня | Крановый |
Условный диаметр | 20.0 (мм) |
Максимальная температура рабочей среды | 225.0 (град.) |
Максимальное рабочее давление | 16.0 (бар) |
Способ монтажа | Вертикальный |
Тип присоединения | Фланцевое |
Вес | 2.0 (кг) |
