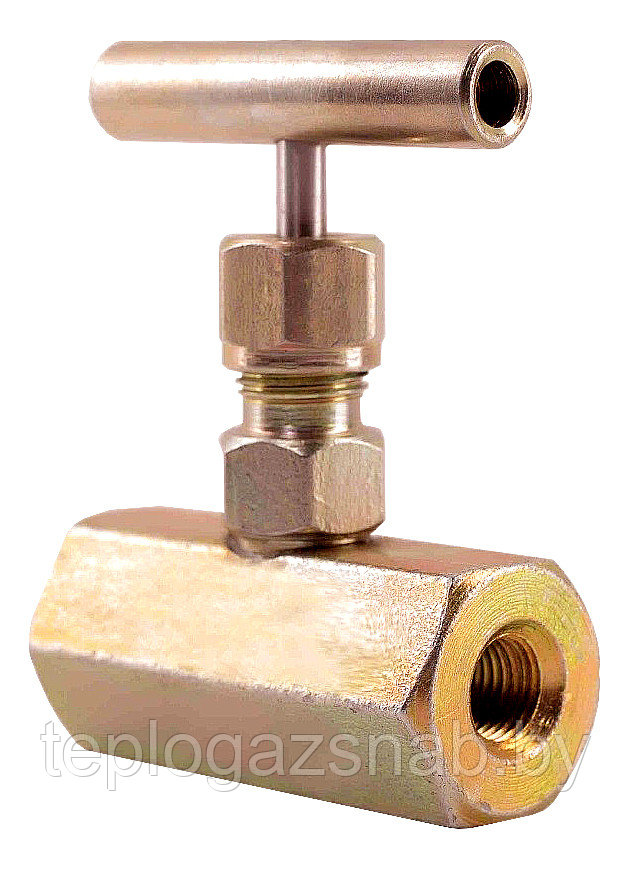

15с54бк Клапан игольчатый стальной Ду15 Ру160

Клапан муфтовый 15с54бк является запорным вентилем высокого давления с игольчатым типом затвора и внутренним резьбовым присоединением к линиям малого диаметра с проводимостью неагрессивных сред. Сфера применения – на импульсных линиях стальных труб, входящих в системы контроля за давлением, температурой и качеством жидких и газообразных рабочих сред. Основным применением данных игольчатых вентилей является установка под манометры и другую контрольно-измерительную трубопроводную арматуру. Отличительная особенность - качество, долговечность и надёжность, а также простота эксплуатации и монтажа. Применяются в нефтегазовой и энергетической отраслях и других, в качестве запорного устройства перед измерительными устройствами.

Клапаны игольчатые изготавливаются с различным видом присоединений к трубопроводу:

муфтовые (муфта - муфта), цапковые (цапка - цапка), комбинированные (цапка - муфта).

15с54бк  клапан  игольчатый  стальной:  умеренное  климатическое  исполнение,  неагрессивная рабочая среда.

15лс54бк клапан игольчатый хладостойкий: умеренное и холодное климатическое исполнение, неагрессивная рабочая среда.

15нж54бк клапан игольчатый нержавеющий: умеренное и холодное климатическое исполнение, неагрессивные и агрессивные среды.

Изготовление и поставка клапанов игольчатых по ТУ 3742-001-14911892-2010

DN-6, 10, 15, 20 мм. РN-16, 25МПа.

Наименование параметра	Значение
Проход условный DN, мм	6-20
Давление номинальное PN, кгс/см2	16-25МПа (160, 250 кгс/см2);
Рабочая среда (в зависимости от исполнения корпусных деталей игольчатого клапана)	Нейтральные жидкости и газы, вода, пар, нефтепродукты, щелочные смеси, кислоты.
Температура рабочей среды, ºС (в зависимости от исполнения корпусных деталей клапана)	от -60 до +400
Температура окружающей среды, ºС (в зависимости от исполнения корпусных деталей клапана)	от -60 до +45
Пропуск среды в затворе по ГОСТ 9544-2005, см3/мин	по классу А
Полный средний ресурс, циклов	2000
Полный срок службы, лет	не менее 10



Наименование детали	15с54бк 15с54бк1 15с54бкМ	15лс54бк 15лс54бк1 15лс54бкМ	15нж54бк 15нж54бк1 15нж54бкМ
корпус	20, 30, 35	09Г2С,18ХГ	12X18Н10Т
шток	20Х13, 14Х17Н2	14Х17Н2	12X18Н10Т
штуцер	20, 30, 35	09Г2С, 18ХГ	12X18Н10Т
гайка накидная	20, 30, 35	09Г2С, 18ХГ	09Г2С, 18ХГ
уплотнение	ГФ-2	ГФ-2	ГФ-2





















                                      Внутренняя и наружная резьба

DN, мм	15
Метрическая, М	М20х1,5*	М22х1,5**
Длина, мм	68	68
Высота, мм	95	95
Масса, не более кг	0,4	0,4















DN, мм	6	10	15	20
Коническая, Rc	1/4	3/8	1/2	3/4
Длина, мм	68	68	68	85
Высота, мм	95	95	95	100
Масса, не более кг	0,5	0,5	0,45	0,7
