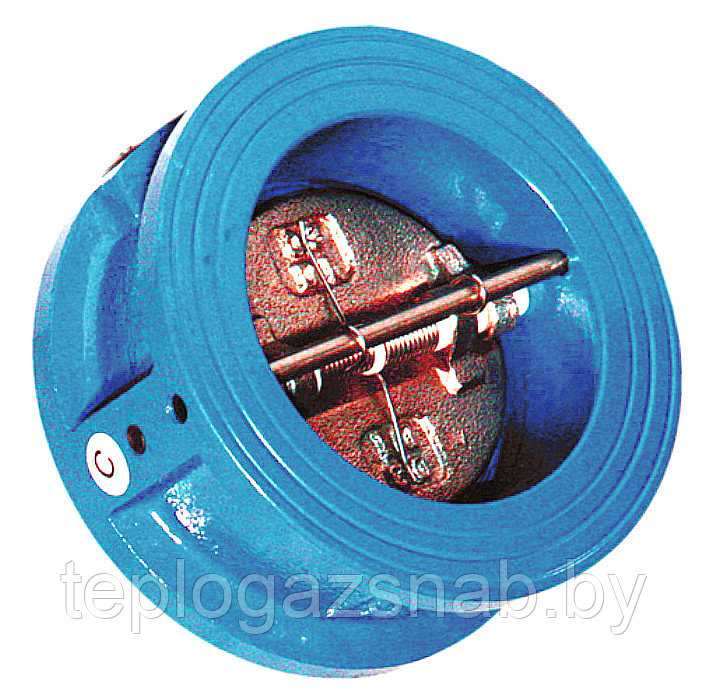

Клапан обратный
Клапан обратныйВ наличии
от 32 руб.
+375297786294
  • +375172216294

Описание

Клапан обратный чугунный межфланцевый 19ч21бр, Ду 50, Ру 16, пар, вода

Клапан обратный поворотный однодисковый 19ч21бр предназначен для установки на горизонтальных и вертикальных трубопроводах с целью автоматического отсечения обратного потока рабочей среды. Клапан обратный поворотный 19ч21бр используются в системах, транспортирующих горячую воду и пар. Клапан используется на трубопроводах с диаметром 50, 80, 100, 150, 200, 250, 300, 400, мм, с условным давлением 1,6 МПа и максимальной температурой рабочей среды +225 градусов Цельсия. Корпус клапана обратного 19ч21бр изготавливается из серого чугуна. Управление  клапаном происходит потоком рабочей среды. Присоединение к трубопроводу может быть межфланцевым, либо бесфланцевое стяжными шпильками. Клапан обратный поворотный 19ч21бр выпускается в соответствии с техническими условиями, и комплектуются всей необходимой сопроводительной документацией.

Описание Клапан 19ч21бр

Клапан 19ч21бр состоит из корпуса, захлопки и оси. Захлопка подвешена на 2х осях, расположенных с эксцентраситетом относительно горизонтальной оси симметрии захлопки. Конструкция противовеса обеспечивает безударное закрытие захлопки. При подаче среды в направлении под захлопку клапан открывается, при этом захлопка удерживается в положении "открыто" за счет подъемной силы, возникающей от скоростного напора потока.
После прекращения подачи среды захлопка плавно закрывается под действием собственного веса, создающего момент на закрытие из-за смещения центра тяжести захлопки относительно оси вращения
Данный клапан может быть установлен на горизонтальных либо вертикальных трубопроводах, но направление стрелки на корпусе должно соответствовать течению среды: - на вертикальном трубопроводе устанавливается уплотнительной поверхностью затвора корпуса вверх; - на горизонтальном - чтобы ось вращения захлопки была параллельна горизонтальной плоскости и была выше горизонтальной оси трубопровода.

Технические характеристики

Условный проход, Ду, мм Длина, L, мм Высота, D, мм Масса, m, кг
50 60 105 2,4
80 70 144 4,9
100 80 160 6,0
150 100 212 11,6
200 140 270 23,0
250 180 330 29,3



Характеристики

Основные
Функциональное назначение клапана Обратный клапан
Рабочая средаЖидкая среда, Вода, Воздух, Неагрессивная среда, Пар
Материал корпусаЧугун
Гарантийный срок  12 (мес)
