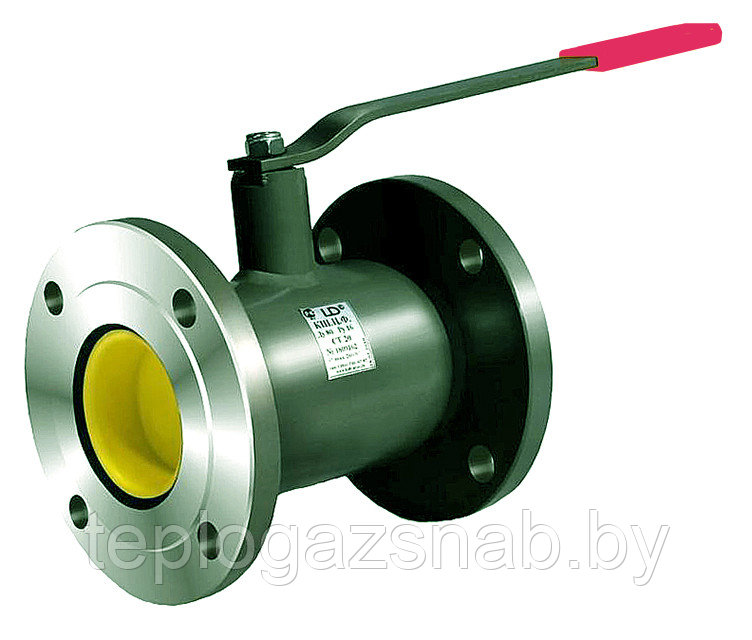

Кран фланцевый Ду80-65 Ру16
Кран фланцевый Ду80-65 Ру16В наличии
от 200 руб.
+375 (29) 778-62-94
  • +375 (17) 221-62-94

Описание

КРАН ШАРОВОЙ СТАНДАРТНОПРОХОДНОЙ

Шаровые краны LD относятся к трубопроводной арматуре промышленного назначения и предназначены для перекрытия потока рабочей среды, эксплуатируемой в трубопроводах: нефтеперерабатывающей промышленности, жилищно-коммунального и теплосетевого хозяйства.

РАБОЧИЕ УСЛОВИЯ Рабочая среда: нефтепродукты, горюче-смазочные материалы и жидкости без содержания абразивных примесей. Рабочие среды кранов из нержавеющих марок сталей - по отношению к которым применяемые материалы коррозионностойки.

Рабочее давление: до 1,6 МПа.

Температура рабочей среды: от - 60 °С до + 200 °С (в зависимости от климатического исполнения изделия)

Температура окружающей среды: от - 60 °С до + 60 °С (в зависимости от климатического исполнения изделия)

 УПРАВЛЕНИЕ

Управление шаровым краном LD можно осуществлять с помощью ручки, редуктора, пневмопривода, электропривода - непосредственно или дистанционно.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ (исполнение У)

Корпус: углеродистая сталь (Ст.20), Шток: нержавеющая сталь (20Х13), Шар: нержавеющая сталь, DN 15 - 32: 20Х13; DN 40 - 65: AISI 304; DN 80 - 500: AISI 409, Уплотнение штока: фторсилоксановый эластомер, Уплотнение штока/подшипник скольжения: фторопласт-Ф4К20, Уплотнение шара: фторопласт - Ф4К20 с дублирующим уплотнением из фторсилоксанового эластомера.

ИСПЫТАНИЯ

На испытательных стендах с перегрузкой PN в 1,5 раза, согласно ГОСТ 54808-2011 «Арматура трубопроводная запорная. Нормы герметичности затворов»: на герметичность воздухом Рпр 6 кгс/см2 при t + 20°C; на прочность и плотность водой:

• для PN 1,6 МПа - 24 кгс/см2

• для PN 2,5 МПа - 38 кгс/см2

• для PN 4,0 МПа - 60 кгс/см2

УСТАНОВКА НА ТРУБОПРОВОД

Шаровые краны LD могут устанавливаться на трубопровод в произвольном положении.

 МАРКИРОВКА ШАРОВЫХ КРАНОВ LD

1 - товарный знак завода-производителя,

2 - условное обозначение шарового крана,

3 - проходное сечение,

4 - дата изготовления шарового крана,

5 - контактный телефон завода-производителя,

6 - условный диаметр и условное давление шарового крана,

7 - материал корпуса шарового крана,

8 - серийный номер партии шарового крана,

9 - максимально допустимая температура рабочей среды.

Ду, мм

Ру, мм

Обозначение

D, мм

D, мм

D2, мм

n, отв

L, мм

Вес, кг

15

40

КШ.Ц.Ф.015.040.Н/П.02

10

65

14

4

120

1,8

20

40

КШ.Ц.Ф.020.040.Н/П.02

15

75

14

4

120

2,2

25

40

КШ.Ц.Ф.025.040.Н/П.02

18

85

14

4

140

2,7

32

40

КШ.Ц.Ф.032.040.Н/П.02

24

100

18

4

140

3,7

40

40

КШ.Ц.Ф.040.040.Н/П.02

30

110

18

4

165

4,6

50

40

КШ.Ц.Ф.050.040.Н/П.02

40

125

18

4

180

6,1

65

16

КШ.Ц.Ф.065.016.Н/П.02

49

145

18

4

200

8,4

65

25

КШ.Ц.Ф.065.025.Н/П.02

49

145

18

8

200

8,4

80

16

КШ.Ц.Ф.080.016.Н/П.02

63

160

18

4

210

11,2

80

25

КШ.Ц.Ф.080.025.Н/П.02

63

160

18

8

210

12

100

16

КШ.Ц.Ф.100.016.Н/П.02

75

180

18

8

230

15

100

25

КШ.Ц.Ф.100.025.Н/П.02

75

190

22

8

230

15

125

16

КШ.Ц.Ф.125.016.02

100

210

18

8

350

27,7

125

25

КШ.Ц.Ф.125.025.Н/П.02

100

220

26

8

350

28,5

150

16

КШ.Ц.Ф.150.016.Н/П.02

125

240

22

8

380

36

150

25

КШ.Ц.Ф.150.025.Н/П.02

125

250

26

8

380

37

200

16

КШ.Ц.Ф.200.016.Н/П.02

148

295

22

12

450

56

200

25

КШ.Ц.Ф.200.025.Н/П.02

148

310

26

12

450

57



Характеристики

Основные
Производитель ЧелябинскСпецГражданСтрой
Страна производительРоссия
Тип затвора Шаровой
Условный проход 80 мм
Рабочая средаНефтепродукты, Вода, Газ, Пар
Тип присоединенияФланцевое
Минимальная рабочая температура-40 град.
Максимальная рабочая температура200 град.
Максимальное рабочее давление16 бар
Класс герметичности А
Материал корпусаСталь
Способ монтажаГоризонтальный/вертикальный
ПриводРучной
Цвет Черный
Вес11.2 кг
Ручной приводРучка рычаг
Дополнительные характеристики
Длина210 мм
Пользовательские характеристики
Сертификаты, разрешенияРазрешение Госпромнадзора РБ

Информация для заказа

  • Цена: от 200 руб.
