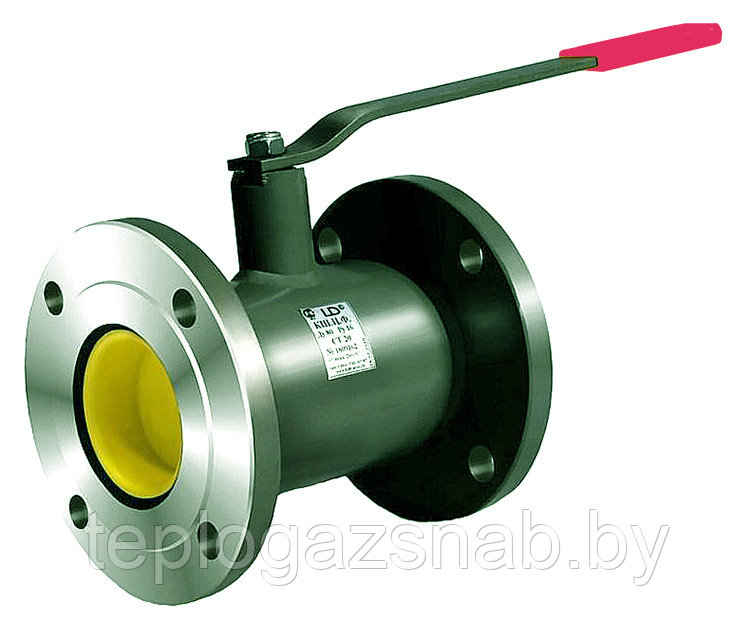

Фланцевый кран Ду100/80, Ру16 стандартнопроходной

  • В наличии
  • Только оптом

115 руб.

Показать все оптовые цены
+375297786294
  • +375172216294
Фланцевый кран Ду100/80, Ру16 стандартнопроходной
Фланцевый кран Ду100/80, Ру16 стандартнопроходнойВ наличии
115 руб.
+375297786294
  • +375172216294

Описание

КРАН ШАРОВОЙ СТАНДАРТНОПРОХОДНОЙ

Шаровые краны LD относятся к трубопроводной арматуре промышленного назначения и предназначены для перекрытия потока рабочей среды, эксплуатируемой в трубопроводах: нефтеперерабатывающей промышленности, жилищно-коммунального и теплосетевого хозяйства.

РАБОЧИЕ УСЛОВИЯ Рабочая среда: нефтепродукты, горюче-смазочные материалы и жидкости без содержания абразивных примесей. Рабочие среды кранов из нержавеющих марок сталей - по отношению к которым применяемые материалы коррозионностойки.

Рабочее давление: до 1,6 МПа.

Температура рабочей среды: от - 60 °С до + 200 °С (в зависимости от климатического исполнения изделия)

Температура окружающей среды: от - 60 °С до + 60 °С (в зависимости от климатического исполнения изделия)

 УПРАВЛЕНИЕ

Управление шаровым краном LD можно осуществлять с помощью ручки, редуктора, пневмопривода, электропривода - непосредственно или дистанционно.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ (исполнение У)

Корпус: углеродистая сталь (Ст.20), Шток: нержавеющая сталь (20Х13), Шар: нержавеющая сталь, DN 15 - 32: 20Х13; DN 40 - 65: AISI 304; DN 80 - 500: AISI 409, Уплотнение штока: фторсилоксановый эластомер, Уплотнение штока/подшипник скольжения: фторопласт-Ф4К20, Уплотнение шара: фторопласт - Ф4К20 с дублирующим уплотнением из фторсилоксанового эластомера.

ИСПЫТАНИЯ

На испытательных стендах с перегрузкой PN в 1,5 раза, согласно ГОСТ 54808-2011 «Арматура трубопроводная запорная. Нормы герметичности затворов»: на герметичность воздухом Рпр 6 кгс/см2 при t + 20°C; на прочность и плотность водой:

• для PN 1,6 МПа - 24 кгс/см2

• для PN 2,5 МПа - 38 кгс/см2

• для PN 4,0 МПа - 60 кгс/см2

УСТАНОВКА НА ТРУБОПРОВОД

Шаровые краны LD могут устанавливаться на трубопровод в произвольном положении.

 МАРКИРОВКА ШАРОВЫХ КРАНОВ LD

1 - товарный знак завода-производителя,

2 - условное обозначение шарового крана,

3 - проходное сечение,

4 - дата изготовления шарового крана,

5 - контактный телефон завода-производителя,

6 - условный диаметр и условное давление шарового крана,

7 - материал корпуса шарового крана,

8 - серийный номер партии шарового крана,

9 - максимально допустимая температура рабочей среды.

Ду, мм

Ру, мм

Обозначение

D, мм

D, мм

D2, мм

n, отв

L, мм

Вес, кг

15

40

КШ.Ц.Ф.015.040.Н/П.02

10

65

14

4

120

1,8

20

40

КШ.Ц.Ф.020.040.Н/П.02

15

75

14

4

120

2,2

25

40

КШ.Ц.Ф.025.040.Н/П.02

18

85

14

4

140

2,7

32

40

КШ.Ц.Ф.032.040.Н/П.02

24

100

18

4

140

3,7

40

40

КШ.Ц.Ф.040.040.Н/П.02

30

110

18

4

165

4,6

50

40

КШ.Ц.Ф.050.040.Н/П.02

40

125

18

4

180

6,1

65

16

КШ.Ц.Ф.065.016.Н/П.02

49

145

18

4

200

8,4

65

25

КШ.Ц.Ф.065.025.Н/П.02

49

145

18

8

200

8,4

80

16

КШ.Ц.Ф.080.016.Н/П.02

63

160

18

4

210

11,2

80

25

КШ.Ц.Ф.080.025.Н/П.02

63

160

18

8

210

12

100

16

КШ.Ц.Ф.100.016.Н/П.02

75

180

18

8

230

15

100

25

КШ.Ц.Ф.100.025.Н/П.02

75

190

22

8

230

15

125

16

КШ.Ц.Ф.125.016.02

100

210

18

8

350

27,7

125

25

КШ.Ц.Ф.125.025.Н/П.02

100

220

26

8

350

28,5

150

16

КШ.Ц.Ф.150.016.Н/П.02

125

240

22

8

380

36

150

25

КШ.Ц.Ф.150.025.Н/П.02

125

250

26

8

380

37

200

16

КШ.Ц.Ф.200.016.Н/П.02

148

295

22

12

450

56

200

25

КШ.Ц.Ф.200.025.Н/П.02

148

310

26

12

450

57



Характеристики

Основные
Минимальная рабочая температура-40 град.
Класс герметичности  А
Ручной приводРучка рычаг
Максимальная рабочая температура  200 град.
Страна производительРоссия
Максимальное рабочее давление16 бар
ПриводРучной
Рабочая средаВода, Газ, Пар, Нефтепродукты
Материал корпусаСталь
Тип затвора  Шаровой
Производитель  ЧелябинскСпецГражданСтрой
Вес15 кг
Способ монтажаГоризонтальный/вертикальный
Цвет Черный
Тип присоединенияФланцевое
Условный проход  100 мм
Дополнительные характеристики
Длина210 мм
Пользовательские характеристики
Тип затвораШаровый
Сертификаты, разрешенияРазрешение Госпромнадзора РБ

Информация для заказа

  • Цена: 115 руб.
