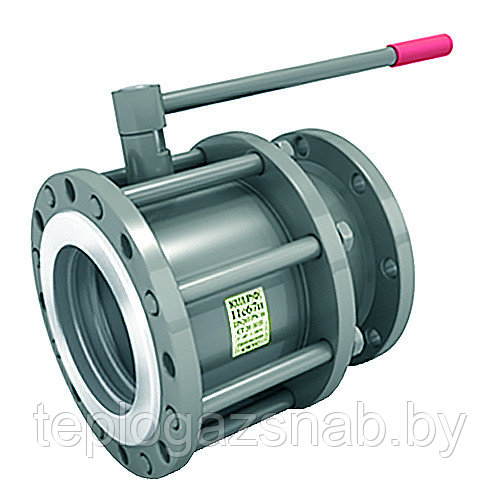

11с67п, Ду 150, Ру 16, полнопроходной, фланцевый
- В наличии
- Оптом и в розницу
от 960 руб.
- +375 (17) 221-62-94
Описание
Шаровые краны 11С67П предназначены для транспортировки подготовленной теплосетевой воды, нефтепродуктов, горюче-смазочных материалов, природного газа, сжиженных углеводородных газов, неагрессивных газообразных сред и жидкостей без содержания абразивных примесей, по отношению к которым материалы крана коррозионно-стойки.
Шаровые краны 11С67П относятся к трубопроводной арматуре промышленного назначения и предназначены для перекрытия потока рабочей среды, транспортируемой в трубопроводах:
- нефтеперерабатывающей и газовой промышленности;
- жилищно-коммунального и теплосетевого хозяйства.
РАБОЧИЕ УСЛОВИЯ
РАБОЧАЯ СРЕДА: Теплосетевая вода, пар (t=160°C постоянно, t=180°C кратковременно), нефтепродукты, горюче-смазочные материалы и жидкости без содержания абразивных примесей.
- Рабочее давление: до 1,6 МПа.
- Температура рабочей среды: от -40°C до +200°C (для исполнения 02)
- Температура окружающей среды: от -40°C до +80°C (для исполнения 02), по ГОСТ 15150.
РАБОЧАЯ СРЕДА: Природный газ, сжиженные углеводородные газы, неагрессивные газообразные среды, по отношению к которым материалы крана коррозионно-стойки.
- Рабочее давление:
природный газ – 1,2 МПа,
прочие среды – до 1,6 Мпа.
- Температура рабочей среды:
природный газ: от -40°Cдо +80°C (для исполнения 02)
прочие среды: от -40°C до +200°C (для исполнения 02)
- Температура окружающей среды: от -40°C до +80°C (для исполнения 02) по ГОСТ 15150.
УПРАВЛЕНИЕ
Управление шаровым краном 11С67П можно осуществлять с помощью ручки, редуктора, пневмопривода, электропривода, гидропривода - непосредственно или дистанционно.
МАРКИРОВКА ШАРОВЫХ КРАНОВ 11С67П
1 - товарный знак завода-производителя,
2 - условное обозначение шарового крана,
3 - номинальный диаметр и номинальное давление шарового крана,
4 - материал корпуса шарового крана и проходное сечение,
5 - диапазон температур рабочей среды,
6 - дата изготовления шарового крана,
7 - сайт завода-производителя.
Характеристика крана 11с67п
Краны шаровые разборные 11С67П из стали 20 фланцевые полнопроходные |
||||
DN |
РN |
Обозначение по каталогу |
Проходной d мм. |
Стр. дл., L мм. |
25 |
16 |
11с67п Ду25 Ру16 / КШРФ.025.016 |
25 |
127 |
32 |
16 |
11с67п Ду32 Ру16 / КШРФ.032.016 |
32 |
140 |
40 |
16 |
11с67п Ду40 Ру16 / КШРФ.040.016 |
40 |
165 |
50 |
16 |
11с67п Ду50 Ру16 / КШРФ.050.016 |
50 |
180 |
80 |
16 |
11с67п Ду80 Ру16 / КШРФ.080.016 |
80 |
210 |
100 |
16 |
11с67п Ду100 Ру16 / КШРФ.100.016 |
100 |
230 |
125 |
16 |
11с67п Ду125 Ру16 / КШРФ.125.016 |
125 |
255 |
150 |
16 |
11с67п Ду150 Ру16 / КШРФ.150.016 |
150 |
280 |
Характеристики
Основные | |
---|---|
Страна производитель | Россия |
Тип затвора | Шаровой |
Условный проход | 150 мм |
Рабочая среда | Нефтепродукты, Вода, Газ, Пар |
Тип присоединения | Фланцевое |
Минимальная рабочая температура | -40 град. |
Максимальная рабочая температура | 200 град. |
Максимальное рабочее давление | 16 бар |
Класс герметичности | А |
Материал корпуса | Сталь |
Способ монтажа | Горизонтальный/вертикальный |
Привод | Ручной |
Цвет | Черный |
Вес | 58 кг |
Ручной привод | Ручка рычаг |
Дополнительные характеристики | |
Длина | 210 мм |
Пользовательские характеристики | |
Сертификаты, разрешения | Разрешение Госпромнадзора РБ |
Производитель | Челябинскгражданпроект |
Информация для заказа
- Цена: от 960 руб.
