Затвор поворотный Ду125 чугунный

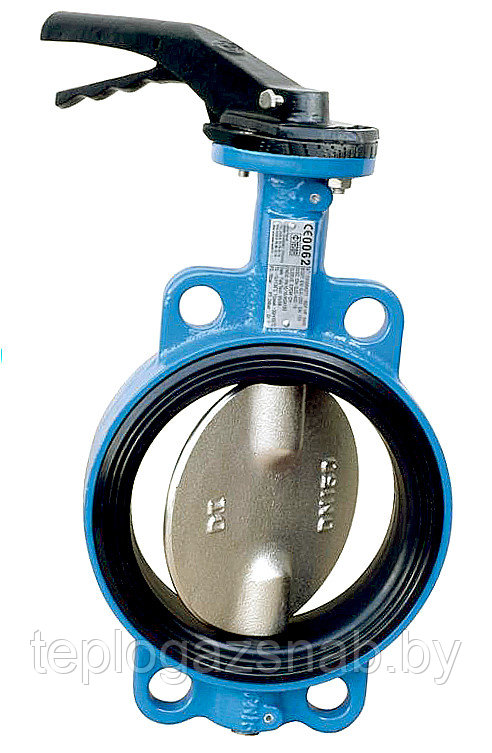

Затвор поворотный дисковый ЗПД

Затвор дисковый поворотный предназначен для установки на трубопровод в качестве запорного или условно-регулирующего устройства для перекрытия и регулирования потока рабочей среды.

            Затворы поворотные дисковые применяются в качестве запорных или условно-регулирующих устройств на трубопроводах холодного и горячего водоснабжения хояйственно-питьевого и технического назначения, воздуховодах, других жидких и газообразных сред, нейтральных к материалам деталей затвора. Не рекомендуется установка затворов на среды, содержащие абразивы.

Для открытия/закрытия затвора необходимо повернуть рукоятку до упора. Для регулирования потока — повернуть рукоятку на необходимый угол, соответственно с цифровыми индексами на зубчатом секторе, и зафиксировать ее в этом положении с помощью фиксатора.

           Установку поворотных затворов на трубопровод следует производить между фланцами стальными приварными встык ГОСТ 12821-80 (фланцами воротниковыми), диаметр которых соответствует номинальному диаметру затвора. Уплотнительная поверхность манжеты должна быть равномерно совмещена с уплотнительной поверхностью фланцев, применение дополнительных уплотнительных прокладок не требуется. Во избежание зажатия диска уплотнением и последующего повреждения уплотнения, при монтаже диск затвора должен быть полуоткрыт, но не выходить за пределы корпуса. После того как затвор отцентрирован и слегка прикручен шпильками, но не затянут, диск устанавливается в положение «полностью открыт». Выполняется равномерная затяжка шпилек по периметру так, чтобы фланцы и корпус затвора соприкасались. Если установка произведена правильно, затвор дисковый поворотный межфланцевый должен свободно открываться и закрываться.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Рабочая среда: вода, воздух, гликольные смеси и другие среды нейтральные к материалам изготовления
2. Температура рабочей среды, С°: -15 до +120
3. Рабочее давление, МПа: до 1,6
4. Материал корпуса: высокопрочный чугун с защитным эпоксидным покрытием
5. Материал диска: никелированный чугун
6. Материал эластичного уплотнения: EPDM (Этилен-пропиленовый каучук)
7. Управление приводом: ручное
8. Класс герметичности по ГОСТ 9544 : "А"
9. Рабочее положение затвора: любое, кроме механизмов управления вниз
10. Направление подачи рабочей среды: двустороннее

 ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
