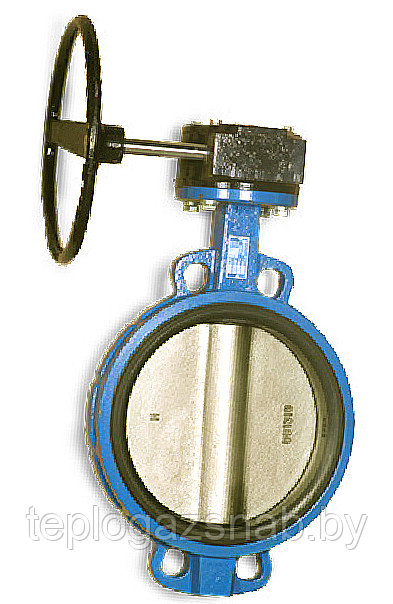

Затвор поворотный дисковый с редуктором
Затвор дисковый поворотный предназначен для установки на трубопровод в качестве запорного или условно-регулирующего устройства для перекрытия и регулирования потока рабочей среды.
Затворы поворотные дисковые применяются в качестве запорных или условно-регулирующих устройств на трубопроводах холодного и горячего водоснабжения хояйственно-питьевого и технического назначения, воздуховодах, других жидких и газообразных сред, нейтральных к материалам деталей затвора. Не рекомендуется установка затворов на среды, содержащие абразивы.
Для открытия/закрытия затвора необходимо повернуть рукоятку до упора. Для регулирования потока — повернуть рукоятку на необходимый угол, соответственно с цифровыми индексами на зубчатом секторе, и зафиксировать ее в этом положении с помощью фиксатора.
Установку поворотных затворов на трубопровод следует производить между фланцами стальными приварными встык ГОСТ 12821-80 (фланцами воротниковыми), диаметр которых соответствует номинальному диаметру затвора. Уплотнительная поверхность манжеты должна быть равномерно совмещена с уплотнительной поверхностью фланцев, применение дополнительных уплотнительных прокладок не требуется. Во избежание зажатия диска уплотнением и последующего повреждения уплотнения, при монтаже диск затвора должен быть полуоткрыт, но не выходить за пределы корпуса. После того как затвор отцентрирован и слегка прикручен шпильками, но не затянут, диск устанавливается в положение «полностью открыт». Выполняется равномерная затяжка шпилек по периметру так, чтобы фланцы и корпус затвора соприкасались. Если установка произведена правильно, затвор дисковый поворотный межфланцевый должен свободно открываться и закрываться.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Рабочая среда: вода, воздух, гликольные смеси и другие среды нейтральные к материалам изготовления
- Температура рабочей среды, С°: -15 до +120
- Рабочее давление, МПа: до 1,6
- Материал корпуса: высокопрочный чугун с защитным эпоксидным покрытием
- Материал диска: никелированный чугун
- Материал эластичного уплотнения: EPDM (Этилен-пропиленовый каучук)
- Управление приводом: ручное
- Класс герметичности по ГОСТ 9544 : "А"
- Рабочее положение затвора: любое, кроме механизмов управления вниз
- Направление подачи рабочей среды: двустороннее

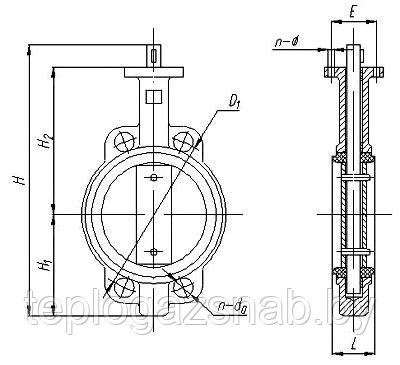

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
DN
|
L
|
H
|
H1
|
H2
|
D1
|
n-dо
|
Масса, кг
|
Ручка-фиксатор
|
40
|
33
|
240
|
63
|
132
|
110
|
4-18
|
2,2
|
50
|
43
|
263
|
80
|
158
|
125
|
4-18
|
2,4
|
65
|
46
|
283
|
89
|
171
|
145
|
4-18
|
2,7
|
80
|
46
|
299
|
95
|
181
|
160
|
4-18
|
2,9
|
100
|
52
|
336
|
112
|
199
|
180
|
4-18
|
3,9
|
125
|
56
|
364
|
126
|
213
|
210
|
4-18
|
5,3
|
150
|
56
|
393
|
139
|
227
|
240
|
4-22
|
6,8
|
200
|
60
|
467
|
174
|
260
|
295
|
4-22
|
15
|
250
|
68
|
520
|
202
|
292
|
350
|
4-26
|
18
|
Редуктор
|
250
|
68
|
520
|
202
|
292
|
350
|
4-26
|
32
|
300
|
78
|
615
|
240
|
335
|
400
|
4-26
|
47,5
|
350
|
78
|
670
|
262
|
365
|
460
|
4-26
|
57
|
400
|
102
|
760
|
298
|
401
|
515
|
4-30
|
118
|
500
|
127
|
900
|
353
|
490
|
620
|
33
|
185
|
600
|
157
|
1120
|
474
|
569
|
725
|
39
|
260
|
