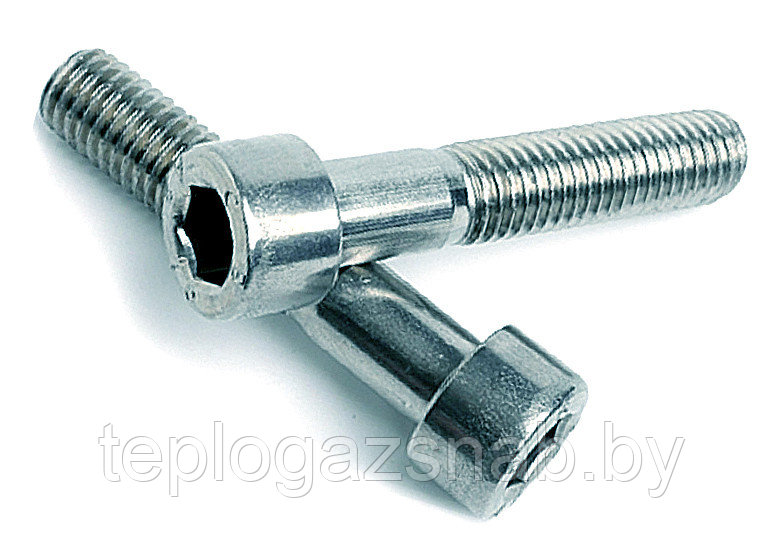

Винт 20 с внутренним шестигранником с цилиндрической головкой DIN 912. Неполная резьба.
- В наличии
- Только оптом
от 18 руб./кг
Минимальный заказ — 10 кг
- +375 (17) 221-62-94
Описание
Винт ГОСТ 11738-84, DIN 912 с цилиндрической головкой с внутренним шестигранником
Пример условного обозначения винта с диаметром резьбы d = 20 мм, с полем допуска резьбы 6g, длиной l = 40 мм, класса прочности 8.8, без покрытия:
Винт M20-6g´40.88 ГОСТ 11738-84
Винт с цилиндрической головкой с внутренним шестигранником под ключ DIN 912 аналог ГОСТ 11738-84 повышенного класса точности А .Применяются винты DIN 912 в машиностроении, станкостроении и при сборке и изготовлении мебели. Их широкое применение обусловлено тем, что соединение осуществляющие с помощью винтов данной модели отличается высокой прочностью, а узлы, соединенные с их помощью, могут выдерживать большие нагрузки. Внутренний шестигранник значительно облегчает монтаж, для затягивания болта необходим ключ шестигранник. С помощью Г-образного ключа к винту можно приложить в десять раз больший крутящий момент. Внутренний шестигранник значительно облегчает монтаж. Винт DIN 912 чаще всего изготовляется из стали с классом прочности 8.8. Прочность на разрыв стали подобного класса достаточно высока, поэтому DIN 912 применяют в конструкциях, которые подвержены серьезным нагрузкам. Также имеются варианты исполнения с классом прочности 10.9.
Выпускаются в различных вариантах: из стали с гальванической оцинковкой, нержавеющей стали (А2 - аустенитная и А4 – кислостойкая аустенитная, которые в первую очередь выделяются стойкостью к коррозионным разрушениям. Кроме того, они практически немагнитны, обладают повышенной прочностью и, как результат, длительным сроком службы.
DIN 912 (ГОСТ 11738-84, EN ISO 4762) «Крупная резьба»:
Параметры винта |
Номинальный диаметр резьбы d |
||||||||||
М1,6 |
М2 |
М2,5 |
М3 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
||
Шаг резьбы, P |
0,35 |
0,4 |
0,45 |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
|
Dk |
3 |
3,8 |
4,5 |
5,5 |
7 |
8,5 |
10 |
13 |
16 |
18 |
|
Ds, макс. |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
R, мин. |
0,1 |
0,1 |
0,1 |
0,1 |
0,2 |
0,2 |
0,25 |
0,4 |
0,4 |
0,6 |
|
e, мин. |
1,733 |
1,733 |
2,303 |
2,873 |
3,443 |
4,583 |
5,723 |
6,863 |
9,149 |
11,429 |
|
s |
1,5 |
1,5 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
|
K |
мин. |
1,46 |
1,86 |
2,36 |
2,86 |
3,82 |
4,82 |
5,7 |
7,64 |
9,64 |
11,57 |
макс. |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
t, мин. |
0,7 |
1 |
1,1 |
1,3 |
2 |
2,5 |
3 |
4 |
5 |
6 |
|
w, мин. |
0,55 |
0,55 |
0,85 |
1,15 |
1,4 |
1,9 |
2,3 |
3,3 |
4 |
4,8 |
|
B, макс. |
15 |
16 |
17 |
18 |
20 |
22 |
24 |
28 |
32 |
36 |
|
Номинальная длина, l |
мин. |
2,5 |
3 |
4 |
4 |
5 |
5 |
6 |
8 |
10 |
14 |
макс. |
16 |
20 |
25 |
60 |
120 |
220 |
300 |
300 |
340 |
400 |
Параметры винта |
|||||||||||
М14 |
М16 |
М20 |
М24 |
М30 |
М36 |
М42 |
М48 |
М56 |
М64 |
||
Шаг резьбы, P |
2 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
5,5 |
6 |
|
Dk |
21 |
24 |
30 |
36 |
45 |
54 |
63 |
72 |
84 |
96 |
|
Ds, макс. |
14 |
16 |
20 |
24 |
30 |
36 |
42 |
48 |
56 |
64 |
|
R, мин. |
0,6 |
0,6 |
0,8 |
0,8 |
1 |
1 |
1,2 |
1,6 |
2 |
2 |
|
e, мин. |
13,7 |
15,996 |
19,437 |
21,734 |
25,154 |
30,854 |
36,571 |
41,131 |
46,831 |
52,531 |
|
s |
12 |
14 |
17 |
19 |
22 |
27 |
32 |
36 |
41 |
46 |
|
K |
мин. |
13,6 |
15,57 |
19,48 |
23,48 |
29,48 |
35,38 |
41,38 |
47,38 |
55,26 |
63,26 |
макс. |
14 |
16 |
20 |
24 |
30 |
36 |
42 |
48 |
56 |
64 |
|
t, мин. |
7 |
8 |
10 |
12 |
15,5 |
19 |
24 |
28 |
34 |
38 |
|
w, мин. |
5,8 |
6,8 |
8,6 |
10,4 |
13,1 |
15,3 |
16,3 |
17,5 |
19 |
22 |
|
B, макс. |
40 |
44 |
52 |
60 |
72 |
84 |
96 |
108 |
124 |
140 |
|
Номинальная длина, l |
мин. |
20 |
16 |
20 |
30 |
35 |
50 |
70 |
80 |
120 |
120 |
макс. |
320 |
600 |
600 |
600 |
800 |
980 |
980 |
700 |
600 |
500 |
Характеристики
Основные | |
---|---|
Назначение винта | Крепёжный |
Материал винта | Сталь |
Покрытие | Цинк |
Класс прочности | 8.8 |
Шаг резьбы | 2.5 мм |
Состояние | Новое |
Информация для заказа
- Цена: от 18 руб./кг
- Минимальный заказ: 10 кг
