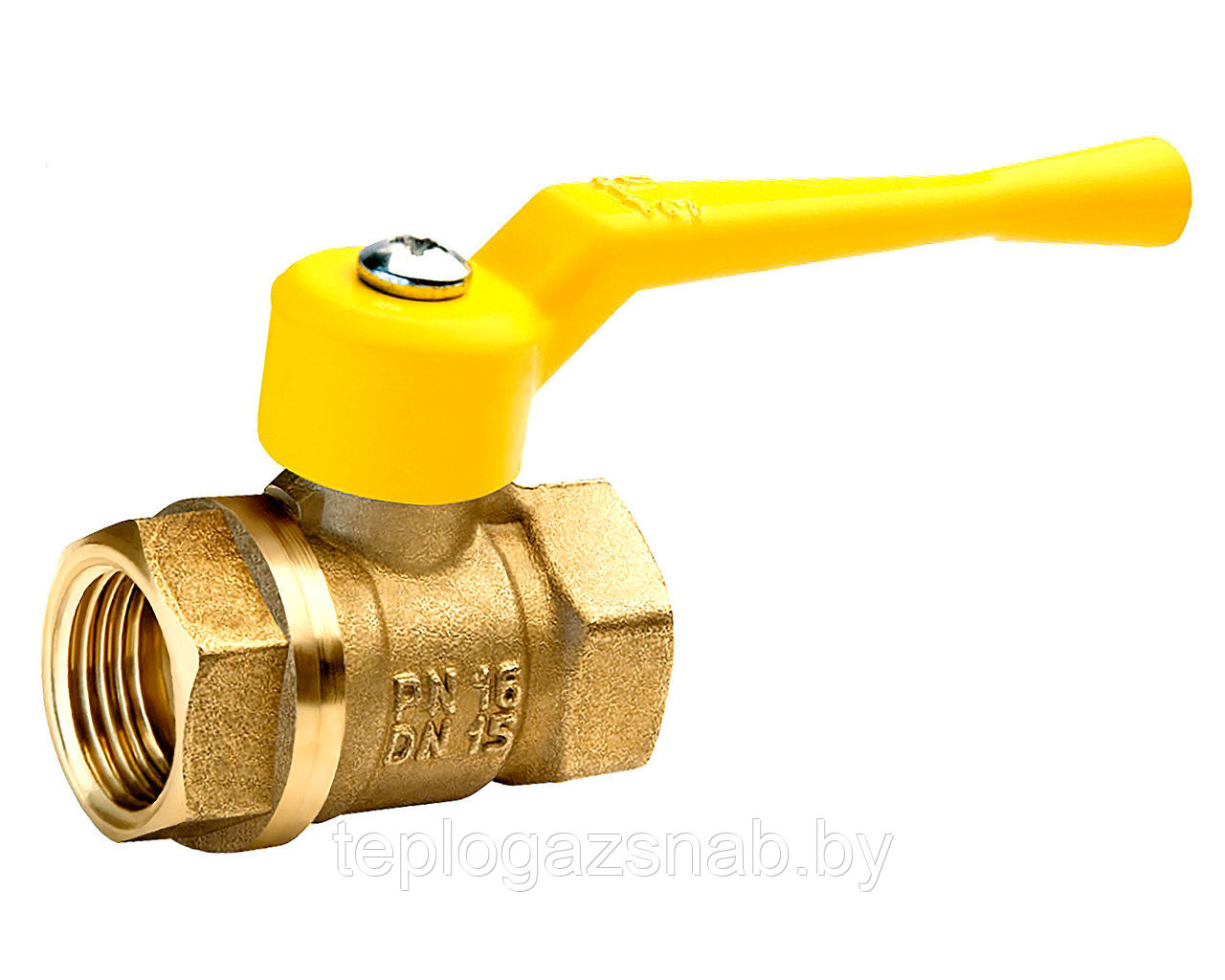

Кран газовый муфтовый Ду 20

Краны шаровые относятся к промышленной арматуре и предназначены для применения в различных отраслях народного хозяйства в качестве запорных устройств на трубопроводах  воды, пара, природного газа, масла и других сред, нейтральных к материалам деталей кранов.

Ручка-рычаг (возможна ручка-бабочка для DN15 - DN20)

Материал: латунь ЛЦ 40 Сд или латунь ЛЦ 40 С

Температура рабочей среды,°С - от - 50 до +150

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

1. Корпус,
2. Крышка уплотнительная,
3. Шпиндель,
4. Седло,
5. Пробка,
6. Гайка сальника,
7. Втулка сальника,
8. Ручка.

Значение

Параметр

DN 15

DN15

DN20

DN20

DN25

DN32

DN40

DN50

Диаметры:

- нормальный, мм

- эффективный, мм

15

15

15

15

20

17,5

20

17,5

25

24

32

30

40

37

50

47

Обозначение по таблице фигур:

- для природног газа

11Б27п4

Резьбы присоединительных муфт:

- D (с 2-х сторон)

- D и D1, дюйм

G1/2-B

G1/2-B

G3/4-B

G3/4-B

G3/4-B

G1-B

G1-B

G1 1/4-B

G1 1/2-B

G2-B

Масса, кг, не более

0,230

0,26

0,30

0,33

0,52

0,700

1,100

1,700

Строительная длина, L, мм, не более

52

58

60

62

70

83

89

105

Размер "под ключ", S (S1), мм

27

27 (32)

32

32 (41)

41

48

55

70
