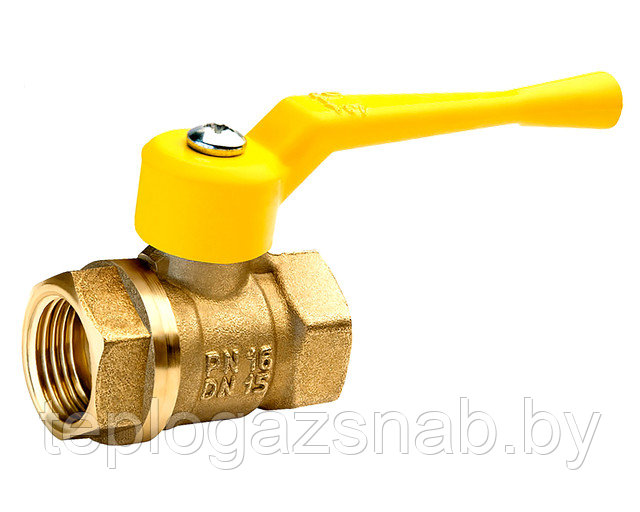

Кран шаровый, полнопроходной, газовый
|
|
Краны шаровые относятся к промышленной арматуре и предназначены для применения в различных отраслях народного хозяйства в качестве запорных устройств на трубопроводах воды, пара, природного газа, масла и других сред, нейтральных к материалам деталей кранов.
Ручка-рычаг (возможна ручка-бабочка для DN15 - DN20)
Материал: латунь ЛЦ 40 Сд или латунь ЛЦ 40 С
Температура рабочей среды,°С - от - 50 до +150
Давление номинальное, PN, МПа - 1,6
Давление испытательное, PN, МПа - 2,4
Класс герметичности затвора - «А» по ГОСТ 9544-2005
|
- Корпус,
- Крышка уплотнительная,
- Шпиндель,
- Седло,
- Пробка,
- Гайка сальника,
- Втулка сальника,
- Ручка.
|
|
| |
Значение
|
|
Параметр
|
DN 15
|
DN15
|
DN20
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
|
Диаметры:
- нормальный, мм
- эффективный, мм
|
15
15
|
15
15
|
20
17,5
|
20
17,5
|
25
24
|
32
30
|
40
37
|
50
47
|
|
Обозначение по таблице фигур:
- для природног газа
|
11Б27п4
|
|
Резьбы присоединительных муфт:
- D (с 2-х сторон)
- D и D1, дюйм
|
G1/2-B
|
G1/2-B
G3/4-B
|
G3/4-B
|
G3/4-B
G1-B
|
G1-B
|
G1 1/4-B
|
G1 1/2-B
|
G2-B
|
|
Масса, кг, не более
|
0,230
|
0,26
|
0,30
|
0,33
|
0,52
|
0,700
|
1,100
|
1,700
|
|
Строительная длина, L, мм, не более
|
52
|
58
|
60
|
62
|
70
|
83
|
89
|
105
|
|
Размер "под ключ", S (S1), мм
|
27
|
27 (32)
|
32
|
32 (41)
|
41
|
48
|
55
|
70
|
|
